동결융해 저항성 평가 방법

콘크리트 동결융해 저항성 평가 방법과 시험 결과 해석 기준

동결융해 저항성 평가는 물을 머금은 콘크리트가 반복적인 결빙과 해빙을 겪을 때 내부 손상과 표면 열화에 얼마나 견디는지를 확인하는 시험입니다. 겨울철 기온이 영하로 내려가더라도 콘크리트가 건조한 상태라면 손상이 제한적일 수 있지만, 수분이 공급되고 동결과 융해가 반복되는 환경에서는 미세균열과 표면 박리가 누적될 수 있습니다.

따라서 동결융해 위험은 지역의 최저기온만으로 판단하지 않습니다. 구조물이 젖어 있는 시간, 배수 상태, 제설제 노출, 콘크리트의 공기량과 기공 구조, 물-결합재비, 골재 품질, 양생 상태를 함께 살펴야 합니다. 시험 결과 역시 상대동탄성계수 하나만 보는 것이 아니라 질량 변화, 외관 손상, 시험체별 편차까지 종합해 해석해야 합니다.

물이 얼 때 콘크리트 내부에서 일어나는 변화

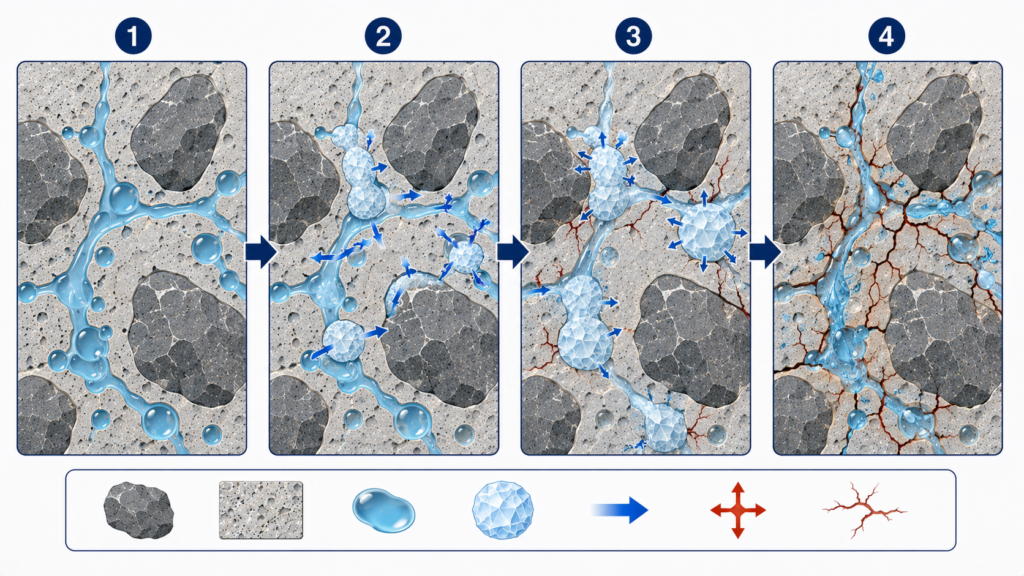

물은 얼음으로 변할 때 부피가 약 9% 증가합니다. 다만 콘크리트의 동결융해 손상을 단순히 이 부피 팽창만으로 설명하기에는 부족합니다. 콘크리트 내부에는 크기와 연결 상태가 다른 모세관 기공이 분포하고 있으며, 기공 속 물이 얼기 시작하면 아직 얼지 않은 물이 주변으로 밀려 이동합니다.

이때 물이 빠져나갈 공간과 이동 거리가 충분하지 않으면 수압이 발생합니다. 반복되는 압력으로 시멘트 페이스트와 골재 주변에 미세균열이 생기고, 균열이 연결되면 탄성 저하와 표면 박리가 나타납니다. 기공 속 용액의 농도 차이와 물의 이동에 따른 삼투압도 내부 손상에 영향을 줄 수 있습니다.

한 번의 동결만으로 큰 손상이 생기지 않더라도 동결과 융해가 반복되면 작은 균열이 점차 확대됩니다. 물이 다시 균열에 스며든 상태에서 다음 동결이 발생하면 손상 범위가 깊어지는 방식입니다.

동결융해 손상이 발생하려면 어떤 조건이 필요한가

영향 조건	손상과의 관계	현장 확인 항목
수분 공급	기공의 포화도가 높을수록 동결 시 압력이 커질 수 있음	누수, 물고임, 배수 불량, 빗물 노출
동결·융해 반복	반복 횟수가 증가할수록 미세균열이 누적될 가능성이 커짐	노출 지역의 기후와 부재 표면 온도
공기연행 상태	적절한 미세 공기포가 동결 시 이동하는 물을 수용하는 공간으로 작용	굳지 않은 콘크리트 공기량과 공기포 구조
기공 구조	연결된 모세관 기공이 많으면 흡수와 내부 수압 발생에 불리함	물-결합재비, 다짐, 양생 상태
골재 품질	흡수율이 높거나 동결 안정성이 낮은 골재는 팝아웃과 균열을 유발할 수 있음	골재 흡수율, 내구성 시험자료, 산지 이력
제설제	표면 포화와 박리를 촉진하고 재료에 따라 화학적 열화를 복합적으로 일으킬 수 있음	도로·주차장·교량의 제설제 사용 구간

동결융해 위험이 높은 대표적인 부위는 교량 바닥판과 방호벽, 도로 포장, 옥외 계단, 주차장 램프, 댐과 수리 구조물, 외기에 노출된 옹벽입니다. 같은 구조물에서도 물이 잘 빠지는 수직면보다 눈과 물이 오래 머무는 수평면에서 표면 손상이 먼저 나타날 수 있습니다.

내부 손상과 표면 스케일링은 구분해서 평가한다

동결융해 열화는 크게 내부 손상과 표면 스케일링으로 나눌 수 있습니다. 두 현상은 동시에 발생할 수 있지만 평가 목적과 시험 방법은 같지 않습니다.

구분	주요 현상	적합한 평가 항목
내부 동결융해 손상	미세균열 증가, 강성 저하, 공명진동수 감소	상대동탄성계수, 내구성 지수, 길이 변화, 외관
표면 스케일링	표면 모르타르가 얇은 조각이나 가루 형태로 탈락	박리된 재료의 질량, 표면 손상 등급, 손상 깊이
골재 팝아웃	골재 팽창으로 표면 일부가 원뿔 형태로 떨어져 나감	골재 품질, 파괴면 관찰, 팝아웃 분포

내부 손상 평가에서 결과가 양호하더라도 제설제에 노출된 표면에서 스케일링이 심하게 나타날 수 있습니다. 반대로 표면 외관이 비교적 양호해도 내부 공명진동수가 감소했다면 미세균열이 진행되고 있을 가능성을 확인해야 합니다.

급속 동결융해 시험의 기본 원리

급속 동결융해 시험은 제작한 콘크리트 시험체를 정해진 온도 범위에서 반복적으로 얼리고 녹인 뒤, 일정 사이클마다 내부 손상 정도를 측정하는 방법입니다. 적용 규격에 따라 수중에서 동결과 융해를 모두 진행하거나, 공기 중에서 동결한 뒤 물속에서 융해하는 방식 등이 사용됩니다.

시험 온도와 한 사이클의 소요 시간, 총 사이클 수, 측정 간격은 적용 규격과 프로젝트 시방서에 따라 정합니다. 시험 조건이 다르면 수분 공급과 냉각 속도가 달라지므로 서로 다른 방법으로 얻은 결과를 같은 기준으로 직접 비교해서는 안 됩니다.

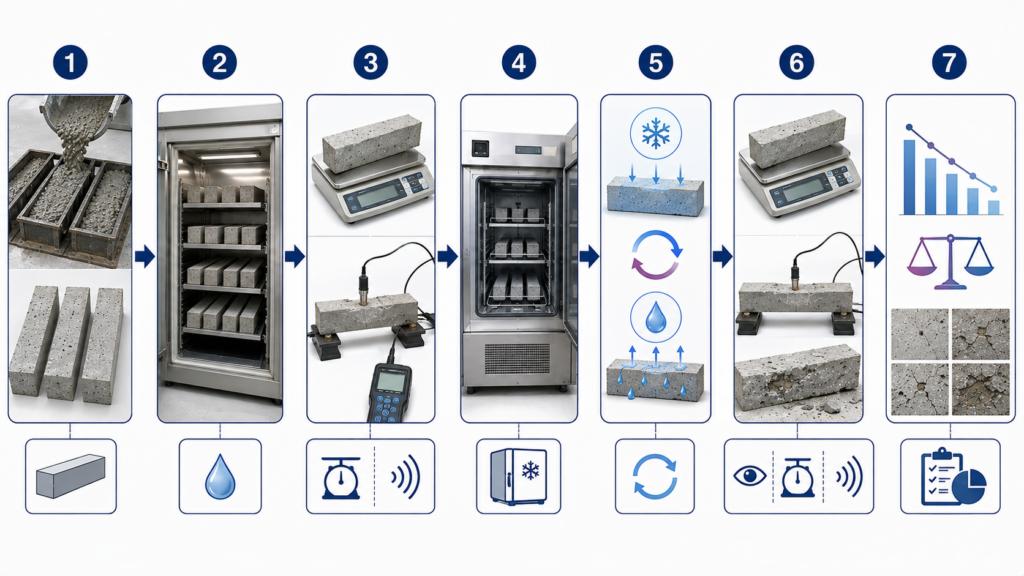

일반적인 시험 흐름

1. 평가하려는 배합으로 규정된 크기의 시험체를 제작합니다.
2. 시험체를 정해진 조건에서 양생하고 초기 상태를 기록합니다.
3. 초기 질량과 기본 공명진동수 또는 동탄성 관련 값을 측정합니다.
4. 시험체를 동결융해 장치에 넣어 정해진 온도 주기를 반복합니다.
5. 규정된 사이클마다 시험체를 꺼내 외관과 질량, 공명진동수를 측정합니다.
6. 상대동탄성계수와 질량 변화율 등을 계산합니다.
7. 종료 사이클 또는 중단 조건에 도달하면 최종 상태를 평가합니다.

시험체의 제작과 양생이 서로 다르면 동일한 배합이라도 결과 편차가 커질 수 있습니다. 시험체마다 공기량, 다짐 정도, 표면 상태가 비슷하도록 관리해야 배합 간 차이를 해석할 수 있습니다.

상대동탄성계수는 어떻게 측정하는가

동결융해 시험에서 내부 손상을 평가할 때는 시험체의 기본 공명진동수를 측정하는 방법이 널리 사용됩니다. 콘크리트 내부에 미세균열이 증가하면 강성이 낮아지고 공명진동수가 감소합니다. 시험 전 값과 특정 사이클 후 값을 비교하면 상대동탄성계수를 계산할 수 있습니다.

상대동탄성계수(%) = (n사이클 후 기본 공명진동수² ÷ 시험 전 기본 공명진동수²) × 100

예를 들어 시험 전 기본 공명진동수가 2,500Hz이고 일정 사이클 후 2,250Hz로 감소했다면 상대동탄성계수는 다음과 같이 계산합니다.

(2,250² ÷ 2,500²) × 100 = 81%

이 값은 초기 상태와 비교해 시험체의 동적 강성이 어느 정도 유지되는지를 나타냅니다. 상대동탄성계수가 낮아질수록 내부 균열이 증가했을 가능성이 커지지만, 수분 상태와 측정 조건도 공명진동수에 영향을 줄 수 있으므로 시험체 표면의 물기와 측정 위치를 일정하게 관리해야 합니다.

초음파 속도와 공명진동수는 같은 시험이 아니다

동결융해 손상을 설명할 때 공명진동수 시험과 초음파 펄스 속도 시험이 혼용되기도 합니다. 두 방법 모두 내부 균열의 영향을 받을 수 있지만 측정 원리와 결과값이 다릅니다.

시험 방법	측정 대상	해석 시 주의점
공명진동수 측정	시험체의 진동 특성을 이용한 동적 강성 변화	급속 동결융해 시험의 상대동탄성계수 산정에 주로 사용
초음파 펄스 속도	시험체를 통과하는 탄성파의 전달 시간	함수 상태와 측정 경로, 탐촉자 접촉 상태의 영향을 받음

초음파 속도 감소를 이용해 내부 변화를 추적할 수는 있지만, 공명진동수로 산정한 상대동탄성계수와 동일한 값으로 간주해서는 안 됩니다. 시험 성적서에는 사용 장비와 계산 방법, 적용 규격을 명확히 표시해야 합니다.

내구성 지수는 시험 종료 시점까지 함께 반영한다

내구성 지수는 상대동탄성계수와 시험체가 견딘 사이클 수를 함께 고려하는 지표입니다. 일반적인 계산 구조는 다음과 같습니다.

내구성 지수 = 종료 시점의 상대동탄성계수 × 종료 사이클 수 ÷ 계획된 총 사이클 수

시험체가 계획된 총 사이클까지 유지되면 종료 시 상대동탄성계수와 같은 값이 됩니다. 그러나 내부 손상이 빠르게 진행되어 중간에 시험을 종료했다면 견딘 사이클 수가 반영되어 내구성 지수가 더 낮아집니다.

일부 시험 기준이나 시방서에서는 300사이클과 특정 상대동탄성계수를 품질 판단에 사용합니다. 그러나 ‘300사이클 후 60% 이상’과 같은 기준을 모든 구조물과 모든 시험방법에 공통 적용할 수는 없습니다. 합격 여부는 반드시 적용 규격, 노출 등급, 설계 요구사항과 발주처 기준을 확인해 판정합니다.

질량 변화율이 의미하는 것

질량 변화율은 시험 전후 시험체의 무게 차이를 이용해 표면 탈락과 재료 손실 정도를 확인하는 보조 지표입니다.

질량 변화율(%) = (n사이클 후 질량 − 시험 전 질량) ÷ 시험 전 질량 × 100

표면 스케일링이 진행되면 일반적으로 질량이 감소합니다. 다만 동결융해 시험 중 시험체가 물을 더 흡수하면 초기에는 질량이 증가하거나 손실량이 작게 나타날 수 있습니다. 따라서 질량 변화율만으로 내부 건전성을 판정하기보다는 상대동탄성계수와 외관 관찰을 함께 확인해야 합니다.

시험체 표면에 붙어 있던 느슨한 조각을 어느 정도 제거한 뒤 무게를 재는지에 따라서도 결과가 달라집니다. 측정 전 표면 처리 방법과 물기 제거 상태를 모든 시험체에 동일하게 적용해야 합니다.

표면 스케일링 시험이 별도로 필요한 이유

제설제에 노출되는 도로와 교량, 주차장 바닥에서는 내부 동결융해 손상보다 표면 스케일링이 먼저 문제가 될 수 있습니다. 제설제 용액은 콘크리트 표면의 포화 상태와 동결 거동을 변화시키며, 반복 노출 시 표면 모르타르가 얇게 벗겨질 수 있습니다.

이러한 환경을 평가하려면 콘크리트 표면에 정해진 농도의 염화물 용액을 접촉시키고 동결융해를 반복한 뒤, 탈락한 재료의 질량이나 표면 손상 등급을 평가하는 시험이 사용됩니다. 급속 동결융해 시험 결과가 좋다는 이유만으로 제설제 스케일링 저항성까지 자동으로 확보되었다고 보기는 어렵습니다.

시험 결과를 해석할 때 함께 확인할 항목

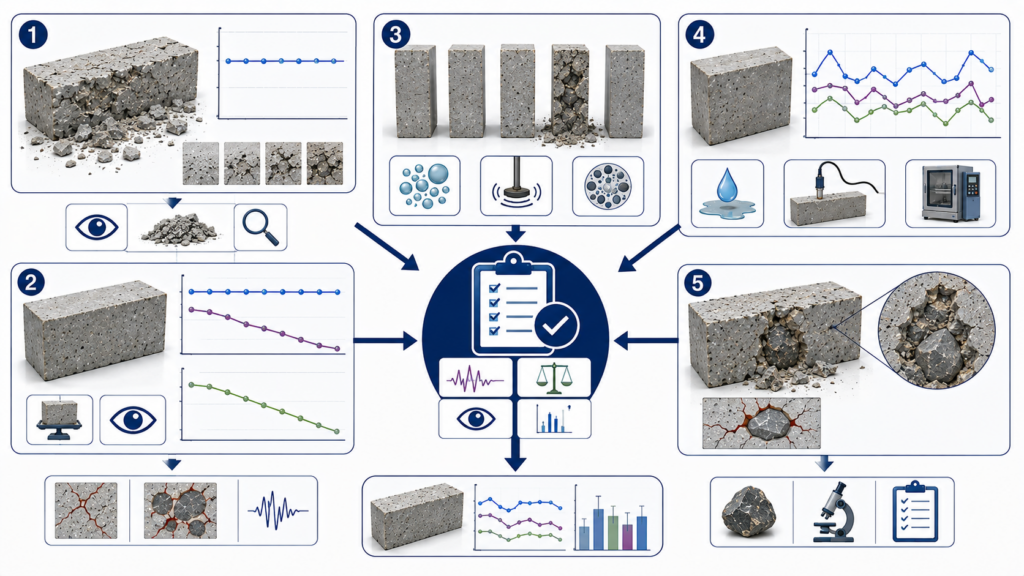

결과	가능한 해석	우선 확인할 사항
상대동탄성계수는 유지되지만 질량 손실이 큼	내부 강성보다 표면 스케일링이 지배적일 수 있음	표면 박리 분포, 마감 상태, 제설제 노출 조건
질량 변화는 작지만 상대동탄성계수가 빠르게 감소	외관상 드러나지 않은 내부 균열 가능성	공명진동수 재측정, 균열 관찰, 시험체별 편차
일부 시험체만 급격히 저하	공기량, 다짐 또는 골재 분포 차이 가능성	개별 시험체 제작 기록과 파괴면
초기 사이클부터 값의 변동이 큼	측정 상태나 함수 조건이 일정하지 않을 가능성	표면 물기, 센서 위치, 장비 교정 상태
외관상 골재 주변에서 국부 탈락	골재 자체의 동결 안정성 문제 가능성	골재 흡수율, 암종, 팝아웃 파괴면

평균값만 제시하면 개별 시험체의 급격한 손상을 놓칠 수 있습니다. 배합별 평균과 함께 시험체별 결과, 최솟값, 손상 발생 사이클을 기록하면 이상 원인을 구분하기 쉽습니다.

시험 결과에 영향을 주는 배합과 재료 조건

공기연행과 공기포 구조

공기연행제(AE제)는 콘크리트 내부에 작고 분산된 공기포를 형성합니다. 물이 얼면서 이동할 때 가까운 공기포가 압력 완화 공간으로 작용하므로 동결융해 저항성이 향상됩니다.

그러나 굳지 않은 콘크리트의 총공기량이 목표 범위에 있다는 사실만으로 내구성이 자동으로 보장되지는 않습니다. 공기포의 크기와 간격, 안정성도 영향을 줍니다. 지나치게 큰 갇힌 공기포는 작업 과정에서 생긴 공극에 가깝고, 동결압 완화에 필요한 미세 공기포와 효과가 다를 수 있습니다.

적정 공기량은 골재 최대치수, 노출 조건, 목표 강도와 적용 기준에 따라 결정합니다. 모든 콘크리트에 4~6%를 일률적으로 적용하기보다 설계 공기량과 현장 허용범위를 확인해야 합니다.

물-결합재비

다른 조건이 같다면 물-결합재비가 낮을수록 연결된 모세관 기공과 흡수량이 줄어들 가능성이 큽니다. 하지만 물을 줄인 뒤 작업성을 확보하지 못해 다짐 불량이나 벌집이 생기면 오히려 국부적인 수분 침투 경로가 형성됩니다.

동결융해 저항성은 낮은 물-결합재비 하나로 확보되지 않습니다. 적절한 공기연행, 균일한 혼합, 충분한 다짐과 양생을 동시에 관리해야 합니다.

골재

골재의 흡수율이 높고 내부 기공이 쉽게 포화되면 골재 자체가 동결 과정에서 팽창할 수 있습니다. 그 결과 골재가 깨지거나 표면에서 팝아웃이 발생할 수 있습니다. 골재의 크기와 암종, 기공 구조에 따라 동결 안정성이 다르므로 산지별 시험자료를 확인하는 편이 안전합니다.

점토 덩어리와 유해물질은 골재와 시멘트 페이스트 사이의 부착을 약화시키고 수분을 보유할 수 있습니다. 단순히 단단해 보이는 골재를 선택하는 것보다 흡수율, 건전성, 입도와 유해물 함량을 품질자료로 확인해야 합니다.

광물질 혼화재

플라이애시, 고로슬래그 미분말, 실리카 흄 등은 배합과 양생 조건에 따라 콘크리트 조직을 치밀하게 하고 수분 이동을 줄일 수 있습니다. 반면 초기 양생이 부족하거나 공기연행 시스템과의 적합성이 확보되지 않으면 기대한 동결융해 성능이 나타나지 않을 수 있습니다.

혼화재를 사용하는 배합은 무혼입 배합과의 강도 비교만으로 평가하지 말고 공기량 유지, 양생 조건, 동결융해 시험과 표면 스케일링 결과를 함께 확인해야 합니다.

시공 과정에서 공기량이 변하는 이유

배치플랜트에서 측정한 공기량이 적정하더라도 운반과 타설 후에는 값이 달라질 수 있습니다. 혼합 시간, 운반 시간, 콘크리트 온도, 펌프 압송, 재진동, 혼화제 상호작용이 공기포 안정성에 영향을 줍니다.

• 과도한 혼합과 장시간 운반으로 미세 공기포가 감소할 수 있습니다.
• 펌프 압송 전후 공기량이 달라질 수 있으므로 가혹한 조건에서는 타설 지점 측정이 필요합니다.
• 과도한 진동은 일부 공기를 배출시키지만 다짐 부족은 큰 공극을 남깁니다.
• 콘크리트 온도와 잔골재 입도, 혼화제 조합에 따라 같은 AE제 사용량에서도 공기량이 달라집니다.
• 현장에서 물을 추가하면 물-결합재비와 공기량, 강도와 내구성이 동시에 변할 수 있습니다.

동결융해 노출 구조물에서는 생산 직후의 시험값뿐 아니라 현장 도착 시점과 타설 위치의 품질관리 기록을 함께 남겨야 배합과 실제 구조체의 차이를 줄일 수 있습니다.

초기 동해와 장기 동결융해 손상은 다른 문제다

겨울철 타설 직후 콘크리트가 충분한 강도를 확보하기 전에 얼어버리는 현상은 초기 동해입니다. 이미 굳은 콘크리트가 사용 중에 반복적으로 얼고 녹아 손상되는 장기 동결융해 열화와는 구분해야 합니다.

구분	발생 시점	주요 관리 방법
초기 동해	응결·경화 초기	재료 가열, 보온 양생, 타설 온도와 초기 강도 관리
장기 동결융해 열화	구조물 사용 기간	공기연행, 낮은 투수성, 배수, 표면 보호와 정기 점검

겨울철 콘크리트 타설은 가능하지만 급결제나 열풍기 사용만으로 품질이 보장되는 것은 아닙니다. 재료 온도와 타설 온도, 보온 범위, 양생 기간, 온도 이력을 계획하고 콘크리트가 동결되기 전에 필요한 초기 강도를 확보하도록 관리해야 합니다.

동결융해 저항성을 높이는 설계·시공 방법

노출 조건에 맞는 공기연행 콘크리트 사용

수분과 동결에 반복 노출되는 부재는 적용 기준에서 요구하는 공기량과 배합 조건을 반영합니다. 공기량이 부족하면 압력 완화 공간이 줄고, 지나치게 많으면 일반적으로 강도와 마감성이 저하될 수 있으므로 목표 범위 안에서 관리합니다.

수분 침투를 줄이는 콘크리트 품질 확보

낮은 물-결합재비, 균일한 혼합과 충분한 다짐은 연결 기공을 줄이는 기본 조건입니다. 표면이 조기에 건조되지 않도록 양생해 표층 조직을 치밀하게 만들어야 하며, 거푸집 이음과 콜드조인트 같은 취약부도 별도로 관리합니다.

물고임이 생기지 않는 상세 설계

동결융해 저항성이 우수한 콘크리트라도 물이 장기간 고이면 손상 위험이 커집니다. 수평면에 적절한 구배를 두고 배수구 막힘을 방지하며, 줄눈과 관통부에서 물이 구조체 내부로 들어가지 않도록 상세를 구성합니다.

제설제 노출 관리

제설제는 필요한 양만 사용하고 겨울이 지난 뒤 잔류 염분과 오염물을 제거합니다. 주차장 램프와 출입구처럼 차량이 제설제를 반복적으로 운반하는 구간은 표면 스케일링과 철근 부식 위험을 함께 점검합니다.

완공된 구조물의 표면 보호는 어디까지 효과가 있는가

침투성 발수제는 액상 수분의 흡수를 줄여 동결 시 포화도를 낮추는 데 활용할 수 있습니다. 그러나 모든 제품이 균열을 메우거나 이미 약해진 콘크리트를 강화하는 것은 아닙니다. 바탕면이 박리되었거나 균열이 열려 있으면 보호재를 도포하기 전에 손상 원인을 조사하고 열화부를 보수해야 합니다.

표면 강화제와 발수제도 구분해야 합니다. 표면 강화제는 마모되거나 분진이 발생하는 표층의 물성을 개선하는 용도로 사용되며, 수분 흡수 차단 성능은 제품별로 다릅니다. 동결융해 예방이 목적이라면 흡수 저감 성능과 동결융해 노출 적합성, 재도포 주기를 확인합니다.

도막형 보호재는 수분 차단 효과가 클 수 있지만 바탕면에 수분이 갇히면 부풀음이나 박리가 생길 수 있습니다. 균열 추종성, 투습성, 자외선과 제설제에 대한 저항성을 구조물 환경에 맞춰 검토해야 합니다.

이미 표면이 박리된 경우의 보수 절차

1. 타격 조사 등을 통해 들뜬 콘크리트의 범위를 확인합니다.
2. 건전한 바탕이 나타날 때까지 취약한 콘크리트를 제거합니다.
3. 노출 철근이 있으면 부식 상태와 단면 감소를 조사합니다.
4. 표면을 세척하고 보수재 제조사가 요구하는 바탕 조건을 확보합니다.
5. 노출 환경과 보수 두께에 적합한 단면 복구재를 적용합니다.
6. 보수재를 충분히 양생하고 접합부의 균열과 들뜸을 점검합니다.
7. 필요한 경우 수분 침투를 줄이는 표면 보호 시스템을 적용합니다.

폴리머 개질 모르타르는 대표적인 단면 복구재 중 하나지만 모든 박리 부위에 같은 제품을 적용할 수는 없습니다. 동결융해 저항성과 부착 성능, 건조수축, 탄성 특성, 염화물 노출 여부를 확인하고 기존 콘크리트와의 적합성을 검토해야 합니다.

손상부 위에 일반 모르타르를 얇게 덧바르면 내부에 남은 취약층 때문에 다시 탈락할 수 있습니다. 보수의 지속성은 재료 이름보다 열화부 제거 범위, 바탕 처리, 양생과 배수 개선에 더 크게 좌우됩니다.

현장 품질관리 체크리스트

배합 승인 전

• 구조물이 동결과 수분에 동시에 노출되는 부위인지 구분합니다.
• 적용 기준의 물-결합재비와 공기량, 강도 요구조건을 확인합니다.
• 사용 골재의 흡수율과 동결 안정성 관련 시험자료를 확인합니다.
• 혼화재와 AE제 조합에 대한 시험배합 결과를 검토합니다.
• 내부 동결융해와 제설제 스케일링 중 어떤 성능을 평가해야 하는지 정합니다.

콘크리트 생산과 타설 중

• 슬럼프와 공기량, 콘크리트 온도를 규정된 위치에서 측정합니다.
• 운반 시간과 펌프 압송 전후의 공기량 변화 가능성을 확인합니다.
• 현장 가수 여부와 혼화제 추가 투입 기록을 관리합니다.
• 다짐 부족으로 벌집이 생기거나 과도한 진동으로 공기량이 감소하지 않도록 합니다.
• 마감 과정에서 표면에 물이나 시멘트 분말을 추가하지 않습니다.

양생과 사용 단계

• 초기 표면 건조를 막고 계획된 온도와 기간으로 양생합니다.
• 배수구와 구배가 실제로 기능하는지 확인합니다.
• 제설제 노출부는 스케일링과 철근 방향 균열을 함께 조사합니다.
• 보수 또는 발수 처리 후 물고임과 흡수 상태가 개선됐는지 점검합니다.
• 동일 위치의 사진과 손상 범위를 기록해 계절별 변화를 비교합니다.

자주 묻는 질문

동결융해 저항성 시험은 일반인이 수행할 수 있나요?

정해진 온도 주기를 반복하는 시험 장치와 공명진동수 측정 장비, 시험체 제작과 양생 시설이 필요하므로 일반적인 현장 확인 수준에서 수행하기는 어렵습니다. 발주자나 건축주는 배합설계서만 확인하기보다 공기량 시험 결과, 골재 품질자료와 적용 시험방법이 표시된 동결융해 시험성적서를 요청하는 편이 정확합니다.

상대동탄성계수가 높으면 표면 박리도 발생하지 않나요?

그렇지 않습니다. 상대동탄성계수는 주로 내부 강성 변화를 보여줍니다. 제설제에 노출된 표면 스케일링은 별도의 조건에서 심하게 나타날 수 있으므로 표면 손실량과 외관 평가 결과를 함께 확인해야 합니다.

실내 콘크리트는 동결융해 검토가 필요 없나요?

실내 온도가 계속 영상으로 유지되고 수분이 공급되지 않는 부위는 동결융해 위험이 낮습니다. 그러나 난방되지 않는 창고, 개방형 주차장, 외기에 접한 램프와 출입구, 동파가 발생하는 기계실 주변은 실제 부재 온도와 수분 노출 상태를 따로 확인해야 합니다.

공기량이 높을수록 동결융해 저항성도 계속 좋아지나요?

적절한 미세 공기포는 저항성을 높이지만 공기량을 무조건 늘리는 방식은 적절하지 않습니다. 과도한 공기량은 압축강도와 마감 품질에 불리할 수 있으며, 큰 공극이 많고 미세 공기포의 간격이 적절하지 않으면 총공기량이 높아도 기대한 성능이 나오지 않을 수 있습니다.

물-시멘트비만 낮추면 AE제를 사용하지 않아도 되나요?

매우 치밀하고 수분 포화 가능성이 낮은 일부 조건에서는 결과가 다를 수 있지만, 반복적인 동결과 수분에 노출되는 일반 콘크리트는 낮은 물-결합재비만으로 충분한 저항성을 확보했다고 단정하기 어렵습니다. 노출 조건에 따라 공기연행 요구사항과 시험 결과를 확인해야 합니다.

겨울철 타설 콘크리트는 동결융해 시험을 통과하면 바로 안전한가요?

동결융해 시험은 경화된 콘크리트의 장기 내구성을 평가합니다. 타설 직후 발생하는 초기 동해는 타설 온도와 보온 양생, 초기 강도 확보 여부로 관리해야 하므로 별도의 문제입니다. 배합의 동결융해 저항성이 우수해도 굳기 전에 얼면 강도와 부착 성능이 손상될 수 있습니다.

표면 발수제를 바르면 이미 발생한 손상이 회복되나요?

발수제는 추가적인 물 흡수를 줄이는 보호 수단이며 이미 생긴 내부 균열이나 들뜬 콘크리트를 복원하지는 않습니다. 박리와 균열이 확인되면 열화부 제거와 단면 복구, 배수 개선을 먼저 시행한 뒤 표면 보호의 필요성을 판단합니다.

동결융해 저항성을 판정할 때는 시험 종료 시점의 상대동탄성계수만 확인하지 말고 손상이 시작된 사이클, 질량 변화, 표면 스케일링, 시험체별 편차를 함께 살펴야 합니다. 현장에서는 이 결과를 공기량과 물-결합재비, 골재 품질, 양생 기록 및 실제 수분 노출 조건과 연결해야 시험실 성능이 구조물의 내구성으로 이어질 수 있습니다.
