물-시멘트비(W/C)와 물-결합재비(W/B)의 차이와 콘크리트 품질에 미치는 영향
콘크리트 배합표를 살펴보면 W/C 또는 W/B라는 항목을 확인할 수 있습니다. 두 용어는 모두 콘크리트에 사용되는 물과 분말 재료의 비율을 나타내지만, 계산할 때 포함하는 재료의 범위가 다릅니다.
물-시멘트비(W/C)는 물의 질량을 시멘트의 질량으로 나눈 값이며, 물-결합재비(W/B)는 물의 질량을 시멘트와 광물질 혼화재를 포함한 전체 결합재의 질량으로 나눈 값입니다.
시멘트만 사용하는 배합에서는 W/C와 W/B가 같은 값이 될 수 있습니다. 반면 플라이애시, 고로슬래그 미분말, 실리카 퓸과 같은 혼화재를 사용하는 배합에서는 두 값이 달라질 수 있습니다. 현대 콘크리트에서는 다양한 혼화재를 사용하므로 배합과 품질을 평가할 때 W/B가 자주 활용됩니다.

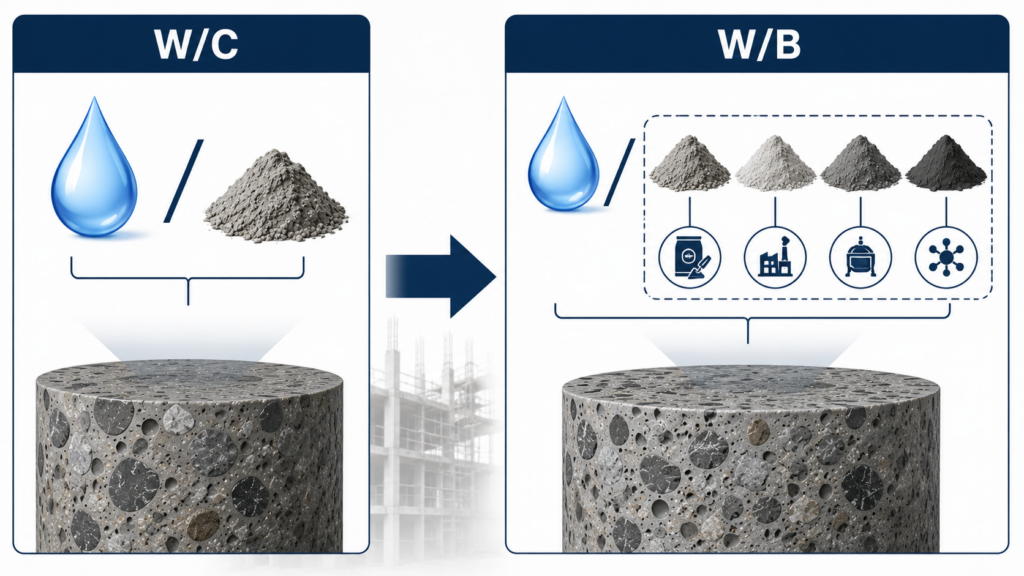

W/C와 W/B의 기본 개념
물-시멘트비 W/C란?
W/C는 Water-Cement Ratio의 약자로, 콘크리트에 사용된 물의 질량을 시멘트의 질량으로 나눈 비율입니다.
W/C = 물의 질량 ÷ 시멘트의 질량 × 100
예를 들어 물 180kg과 시멘트 400kg을 사용하는 배합이라면 물-시멘트비는 다음과 같습니다.
180 ÷ 400 × 100 = 45%
다른 조건이 같다면 W/C가 높아질수록 시멘트 페이스트 내부의 공극이 증가하여 압축강도와 수밀성이 낮아질 가능성이 있습니다. 반대로 W/C가 낮아지면 조직을 치밀하게 만드는 데 유리하지만, 작업성이 부족하면 충전 불량이나 다짐 부족이 발생할 수 있습니다.
물-결합재비 W/B란?
W/B는 Water-Binder Ratio의 약자로, 물의 질량을 전체 결합재의 질량으로 나눈 비율입니다.
여기서 결합재는 일반적으로 시멘트뿐 아니라 플라이애시, 고로슬래그 미분말, 실리카 퓸 등 콘크리트의 결합 성능에 기여하는 분말 재료를 포함합니다.
W/B = 물의 질량 ÷ 전체 결합재의 질량 × 100
물 180kg, 시멘트 300kg, 고로슬래그 미분말 100kg을 사용하는 배합이라면 전체 결합재량은 400kg입니다.
180 ÷ (300 + 100) × 100 = 45%
이 배합에서 W/B는 45%이지만, 시멘트만을 기준으로 계산한 W/C는 60%가 됩니다. 혼화재를 사용하는 콘크리트에서 W/C와 W/B를 구분해야 하는 이유를 보여주는 예입니다.
콘크리트 W/C·W/B 계산기
물-시멘트비(W/C)·물-결합재비(W/B) 계산기
배합에 사용된 재료량을 kg 단위로 입력하면 W/C와 W/B를 동시에 계산합니다.
참고: 이 계산기는 입력값을 기준으로 비율을 산출하는 교육용 도구입니다. 혼화제에 포함된 수분, 골재의 표면수 및 흡수율 보정 등은 반영하지 않습니다. 실제 배합과 품질 판정에는 해당 공사 기준·시방서와 승인된 배합표를 확인하세요.
물-시멘트비와 물-결합재비 비교
| 구분 | 물-시멘트비(W/C) | 물-결합재비(W/B) |
|---|---|---|
| 계산 기준 | 물 ÷ 시멘트 | 물 ÷ 전체 결합재 |
| 포함 재료 | 시멘트 | 시멘트와 혼화재 |
| 주요 적용 | 시멘트 중심의 배합 | 혼화재를 포함한 현대 콘크리트 배합 |
| 활용 목적 | 강도와 공극구조 평가 | 강도, 내구성 및 결합재 구성 평가 |
| 두 값의 관계 | 혼화재 사용 시 W/B보다 커질 수 있음 | 전체 결합재를 기준으로 계산 |
시멘트만 사용하면 W/C와 W/B는 같다
콘크리트에 결합재로 시멘트만 사용한다면 시멘트량과 전체 결합재량이 같으므로 W/C와 W/B도 같은 값이 됩니다.
예를 들어 물 170kg과 시멘트 400kg을 사용하는 경우 계산 결과는 다음과 같습니다.
- W/C = 170 ÷ 400 × 100 = 42.5%
- W/B = 170 ÷ 400 × 100 = 42.5%
반면 시멘트 일부를 플라이애시나 고로슬래그 미분말로 대체하면 시멘트량과 전체 결합재량이 달라집니다. 이때부터 W/C와 W/B는 서로 다른 의미를 갖습니다.
현대 콘크리트에서 W/B를 사용하는 이유
과거에는 콘크리트의 주요 결합재로 시멘트를 사용하는 배합이 일반적이었습니다. 그러나 현재는 콘크리트의 성능과 시공 조건에 따라 다양한 혼화재를 함께 사용합니다.
대표적인 광물질 혼화재는 다음과 같습니다.
- 플라이애시
- 고로슬래그 미분말
- 실리카 퓸
- 기타 배합설계에서 결합재로 인정되는 분말 재료
이러한 재료는 시멘트와 함께 콘크리트의 강도 발현과 공극구조, 수화열, 작업성 및 장기 내구성에 영향을 줍니다. 혼화재가 포함된 배합을 시멘트량만으로 평가하면 전체 결합재와 물의 관계를 정확하게 나타내기 어렵습니다.
W/B는 전체 결합재를 기준으로 계산하므로 혼화재를 포함한 콘크리트의 배합 상태를 보다 포괄적으로 표현할 수 있습니다.

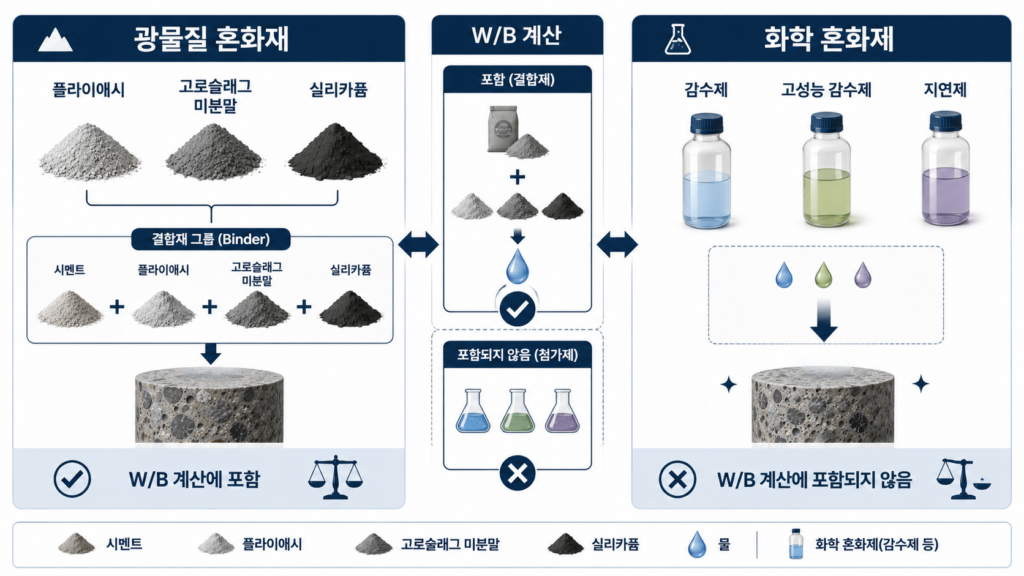

혼화재와 화학 혼화제는 다르다
현장에서는 혼화재와 혼화제를 같은 의미로 사용하는 경우가 있지만, 배합표를 이해하려면 두 개념을 구분해야 합니다.
| 구분 | 주요 예시 | W/B 계산 포함 여부 |
|---|---|---|
| 광물질 혼화재 | 플라이애시, 고로슬래그 미분말, 실리카 퓸 | 결합재로 인정되는 경우 포함 |
| 화학 혼화제 | 감수제, 고성능 감수제, 지연제, 촉진제 | 일반적으로 결합재량에 포함하지 않음 |
광물질 혼화재는 비교적 많은 양을 사용하며 콘크리트의 분말 구성과 장기 성능에 영향을 줍니다. 화학 혼화제는 적은 양으로 작업성, 응결시간, 공기량 등의 성질을 조절하는 재료입니다.
따라서 고성능 감수제를 사용했다고 해서 W/B의 결합재량이 증가하는 것은 아닙니다. 다만 감수제를 활용하면 단위수량을 줄이면서 필요한 작업성을 확보할 수 있어 결과적으로 W/B를 낮추는 데 도움이 될 수 있습니다.

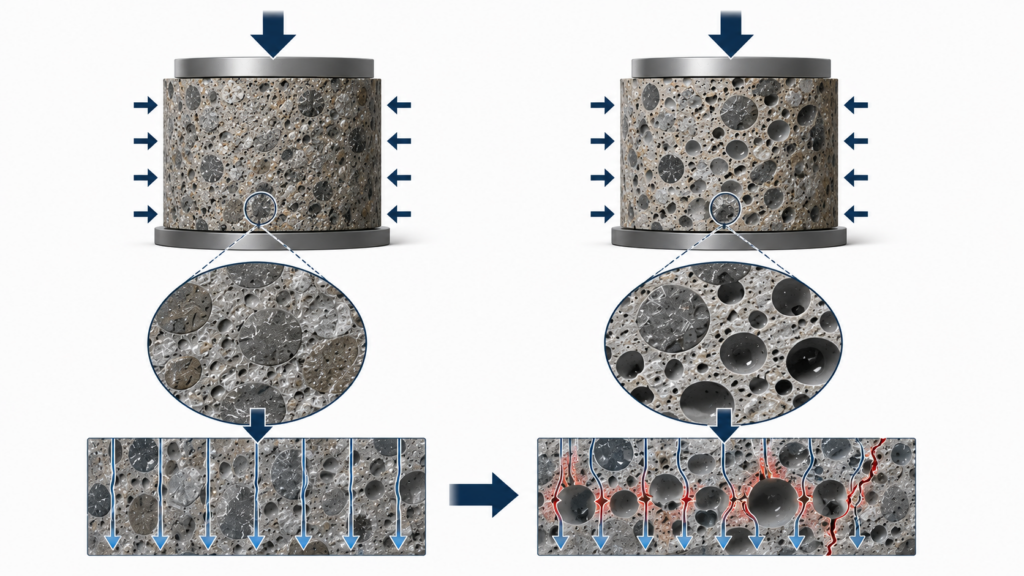

W/C와 W/B가 압축강도에 미치는 영향
시멘트와 물이 만나면 수화반응이 진행되고, 생성된 수화물이 골재와 시멘트 페이스트를 결합합니다. 물은 수화반응과 작업성 확보에 필요하지만, 필요 이상으로 많으면 경화 후 콘크리트 내부에 모세관 공극을 남길 수 있습니다.
다른 조건이 같다면 W/C 또는 W/B가 높아질수록 공극이 증가하여 압축강도가 낮아지는 경향을 보입니다. 반대로 비율이 낮아지면 조직이 치밀해져 강도와 수밀성 확보에 유리할 수 있습니다.
그러나 W/B만으로 압축강도를 정확하게 결정할 수는 없습니다. 다음 조건도 강도에 영향을 줍니다.
- 시멘트와 혼화재의 종류
- 혼화재 치환율
- 골재의 강도와 입도
- 콘크리트 공기량
- 혼합과 다짐 상태
- 양생 온도와 습도
- 시험 재령
- 공시체 제작 및 시험 조건
동일한 W/B를 적용하더라도 결합재의 구성과 양생 조건이 다르면 초기강도와 장기강도는 달라질 수 있습니다.
W/B가 낮으면 내구성에 유리한 이유
W/B가 낮아지면 콘크리트 내부의 모세관 공극을 줄이는 데 유리합니다. 공극구조가 치밀해지면 물과 염화물, 이산화탄소 등 외부 물질의 침투가 어려워질 수 있습니다.
| 품질 항목 | 낮은 W/B가 미치는 영향 | 관리상 기대 효과 |
|---|---|---|
| 압축강도 | 공극 감소에 유리 | 강도 확보 가능성 향상 |
| 수밀성 | 물의 이동 경로 감소 | 누수 위험 저감 |
| 염화물 침투 저항성 | 염화물 이동 억제에 유리 | 철근 부식 위험 저감 |
| 중성화 저항성 | 이산화탄소 침투 억제에 유리 | 철근 보호 성능 유지 |
| 동결융해 저항성 | 포화 가능한 공극 감소에 유리 | 표면 박리와 손상 위험 저감 |
| 건조수축 | 과잉수 감소에 유리 | 수축균열 위험 저감 가능 |
다만 실제 내구성은 W/B뿐 아니라 공기량, 피복두께, 균열, 다짐, 양생과 노출환경의 영향을 함께 받습니다. 낮은 W/B는 내구성 확보에 중요한 조건이지만, 그것만으로 모든 품질이 보장되는 것은 아닙니다.
W/B가 낮을수록 무조건 좋은 것은 아니다
W/B를 낮추면 강도와 내구성에 유리할 수 있지만, 지나치게 낮은 값은 시공성과 품질에 다른 문제를 만들 수 있습니다.
물의 양이 부족해 콘크리트가 지나치게 되직해지면 철근 사이와 거푸집 모서리까지 충분히 충전되지 않을 수 있습니다. 다짐이 불충분하면 벌집, 공극, 콜드조인트와 표면 결함이 발생할 가능성이 커집니다.
낮은 W/B 배합은 점성이 높아져 펌프 압송이 어려워질 수 있으며, 고강도 콘크리트에서는 자기수축과 초기균열 관리가 중요해질 수 있습니다.
따라서 적정 W/B는 목표강도만으로 정하는 것이 아니라 다음 조건을 함께 고려해 결정해야 합니다.
- 설계기준강도
- 구조물의 노출환경
- 부재 형상과 철근 밀집도
- 펌프 압송 거리와 배관 조건
- 목표 슬럼프 또는 슬럼프 플로
- 혼화제 성능
- 타설 및 다짐 방법
- 양생계획
혼화재를 사용하면 강도가 낮아지는가
혼화재를 사용했다고 해서 콘크리트 강도가 반드시 낮아지는 것은 아닙니다. 다만 혼화재의 종류와 치환율, 양생 온도 및 재령에 따라 강도 발현 속도가 달라질 수 있습니다.
플라이애시나 고로슬래그 미분말을 사용한 배합은 조건에 따라 초기강도가 상대적으로 늦게 발현될 수 있지만, 충분한 양생이 이루어지면 장기강도와 내구성에 유리한 특성을 나타낼 수 있습니다.
실리카 퓸은 매우 미세한 입자로 구성되어 콘크리트 조직을 치밀하게 만드는 데 활용되지만, 점성이 증가하여 작업성과 양생 관리가 중요해질 수 있습니다.
| 혼화재 | 일반적인 활용 목적 | 관리 시 주의점 |
|---|---|---|
| 플라이애시 | 작업성, 장기강도, 수화열 조절 | 초기강도와 저온 양생 조건 검토 |
| 고로슬래그 미분말 | 장기강도와 내구성, 수화열 조절 | 치환율과 양생조건 확인 |
| 실리카 퓸 | 고강도와 조직 치밀화 | 점성, 수축 및 초기양생 관리 |
혼화재의 효과는 재료 자체만으로 결정되지 않습니다. 배합설계와 시험배합, 시공조건, 양생기간을 함께 검토해야 합니다.
W/B와 슬럼프는 같은 개념이 아니다
W/B는 물과 결합재의 질량비이고, 슬럼프는 굳지 않은 콘크리트의 반죽질기와 유동성을 나타내는 시험값입니다. 두 항목은 서로 관련될 수 있지만 같은 의미는 아닙니다.
물을 추가하면 W/B와 슬럼프가 함께 높아질 수 있습니다. 그러나 고성능 감수제를 사용하면 W/B를 유지하면서 슬럼프를 높일 수 있습니다. 반대로 운반시간이 길거나 콘크리트 온도가 높으면 W/B가 변하지 않아도 슬럼프가 감소할 수 있습니다.
따라서 슬럼프가 높다는 이유만으로 W/B가 높다고 판단하거나, 슬럼프가 낮다는 이유로 물이 부족하다고 단정해서는 안 됩니다.

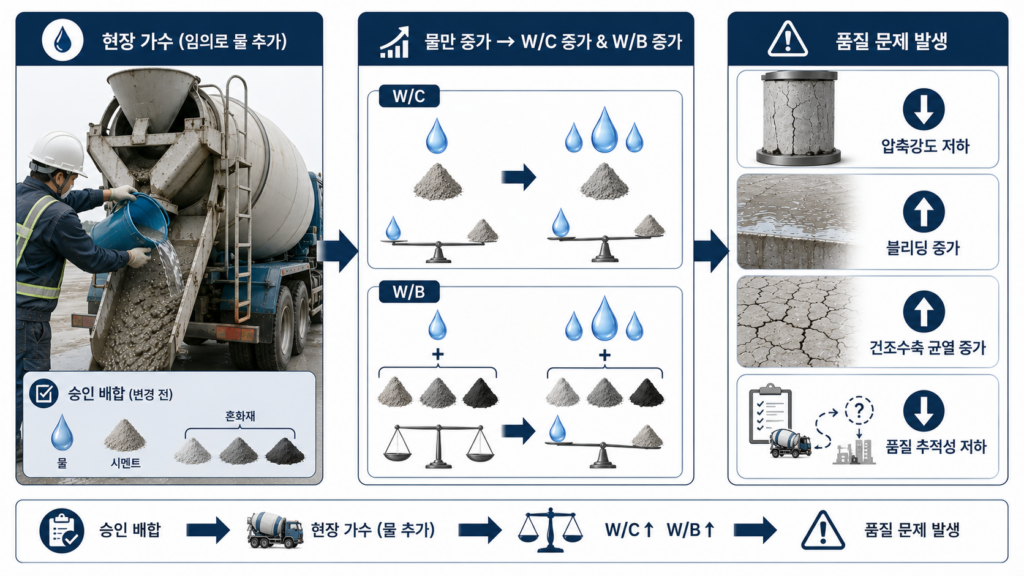

현장 가수가 W/C와 W/B를 바꾸는 과정
레미콘이 되직하다는 이유로 현장에서 물을 추가하면 시멘트와 결합재량은 그대로인데 물의 양만 증가합니다. 그 결과 W/C와 W/B가 모두 높아집니다.
예를 들어 물 170kg, 시멘트 300kg, 고로슬래그 미분말 100kg을 사용한 배합은 다음과 같습니다.
- W/C = 170 ÷ 300 × 100 = 약 56.7%
- W/B = 170 ÷ 400 × 100 = 42.5%
이 배합에 물 20kg을 추가하면 물의 총량은 190kg이 됩니다.
- 변경된 W/C = 190 ÷ 300 × 100 = 약 63.3%
- 변경된 W/B = 190 ÷ 400 × 100 = 47.5%
물 20kg을 추가하는 동안 결합재량은 증가하지 않았으므로 두 비율이 모두 높아집니다. 이 변화는 압축강도와 수밀성, 건조수축, 블리딩 및 재료분리에 영향을 줄 수 있습니다.
가수 후 믹서트럭을 다시 회전시키더라도 높아진 W/B가 원래대로 회복되는 것은 아닙니다. 작업성 조정이 필요하다면 공급자와 품질관리자의 검토를 거쳐 승인된 혼화제와 재교반 절차를 적용해야 합니다.
배합표에서 W/B를 확인하는 방법
레미콘 배합표에는 일반적으로 단위수량, 시멘트량, 혼화재량, 잔골재량, 굵은골재량과 혼화제량 등이 표시됩니다. W/B가 별도로 표시되지 않은 경우에는 물과 전체 결합재량을 확인하여 계산할 수 있습니다.
확인 순서
- 단위수량을 확인합니다.
- 시멘트량을 확인합니다.
- 플라이애시, 고로슬래그 미분말 등 결합재로 사용하는 혼화재량을 확인합니다.
- 시멘트와 혼화재량을 합산하여 전체 결합재량을 구합니다.
- 단위수량을 전체 결합재량으로 나누어 W/B를 계산합니다.
배합표에 표기된 모든 분말 재료가 자동으로 결합재에 포함되는 것은 아닙니다. 재료의 분류와 적용 기준에 따라 결합재 포함 여부가 달라질 수 있으므로 승인된 배합설계서와 프로젝트 시방서를 함께 확인해야 합니다.
건축주와 현장관리자가 확인해야 할 항목
건축주나 일반 관리자가 W/B 수치 하나만 보고 콘크리트의 적합 여부를 판단하기는 어렵습니다. 다음 항목을 함께 확인해야 실제 품질관리에 도움이 됩니다.
- 설계도서와 시방서에 규정된 설계기준강도
- 내구성 조건에 따른 최대 W/B 기준
- 레미콘 배합표의 단위수량과 전체 결합재량
- 혼화재 종류와 치환율
- 목표 슬럼프와 공기량
- 출하시간과 현장 도착시간
- 현장 가수 또는 혼화제 추가 여부
- 압축강도 공시체 시험 결과
- 타설 후 양생계획과 실제 이행 여부
W/B는 중요한 품질 지표이지만 현장에서 직접 측정하는 단일 시험값은 아닙니다. 배합표와 제조 계량 기록, 굳지 않은 콘크리트 시험, 압축강도 결과를 종합하여 관리해야 합니다.
비용을 줄이면서 콘크리트 품질을 확보하는 방법
필요 이상의 고강도 배합을 피한다
목표강도를 불필요하게 높이면 결합재 사용량과 재료비가 증가할 수 있습니다. 구조설계와 노출환경에 필요한 성능을 충족하는 범위에서 적정 배합을 선정해야 합니다.
고성능 감수제를 적절하게 활용한다
고성능 감수제를 사용하면 단위수량을 늘리지 않고도 필요한 작업성을 확보할 수 있습니다. 다만 사용량과 투입 시점은 시험배합과 제조사 지침, 현장 승인 절차를 따라야 합니다.
골재 입도를 관리한다
골재 입도가 적절하면 입자 사이의 빈 공간을 줄여 필요한 시멘트 페이스트량과 단위수량을 낮추는 데 도움이 됩니다. 골재 입도와 함수 상태가 불안정하면 동일한 배합에서도 작업성과 품질 편차가 커질 수 있습니다.
운반과 타설 대기시간을 줄인다
현장 대기시간이 길어지면 슬럼프 손실이 커지고 가수 요구가 발생하기 쉽습니다. 펌프 처리능력과 작업속도에 맞춰 배차 간격을 조정하면 품질 저하와 작업 지연을 함께 줄일 수 있습니다.
초기양생을 철저히 한다
W/B가 낮고 배합이 적절하더라도 초기양생이 부족하면 표면 수분이 빠르게 증발하여 강도 발현과 내구성에 문제가 생길 수 있습니다. 타설 후에는 비닐 시트, 양생포, 살수 또는 양생제 등 현장 조건에 맞는 방법을 적용해야 합니다.
W/B 관리에서 자주 발생하는 오해
W/B가 낮으면 콘크리트가 무조건 강하다
낮은 W/B는 강도 확보에 유리하지만, 다짐과 양생이 불량하면 기대한 강도가 나오지 않을 수 있습니다. 공기량이 지나치게 높거나 골재 품질이 낮아도 압축강도는 감소할 수 있습니다.
혼화재를 사용하면 시멘트를 줄였으므로 품질이 낮다
혼화재 사용이 곧 품질 저하를 의미하지는 않습니다. 적절한 재료 선정과 배합설계, 충분한 양생이 이루어진다면 장기강도와 내구성 확보에 도움이 될 수 있습니다.
슬럼프가 낮으면 물이 부족하다
슬럼프 감소는 온도, 운반시간, 골재 흡수, 시멘트 특성과 혼화제 성능 등 여러 원인으로 발생할 수 있습니다. 원인을 확인하지 않고 물을 추가하면 W/B만 높아질 수 있습니다.
배합표에 W/B가 적혀 있으면 현장 품질도 자동으로 보장된다
배합표는 계획된 배합을 나타냅니다. 실제 제조 과정에서의 계량 오차, 골재 표면수 보정, 운반 중 변화, 현장 가수, 다짐 및 양생 상태에 따라 실제 구조물의 품질은 달라질 수 있습니다.

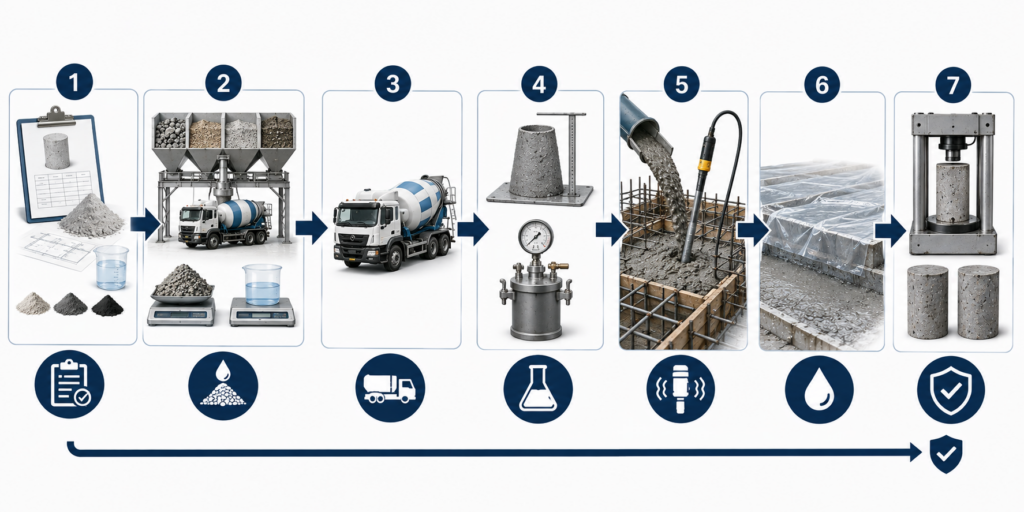

W/C와 W/B 품질관리 체크리스트
배합 검토 단계
- 설계도서에 W/C 또는 W/B 제한이 명시되어 있는지 확인합니다.
- 혼화재를 포함한 전체 결합재량을 확인합니다.
- 목표강도와 노출환경에 적합한 비율인지 검토합니다.
- 목표 슬럼프와 단위수량이 적절한지 확인합니다.
- 시험배합 결과와 현장 배합이 일치하는지 확인합니다.
제조 단계
- 배합수와 결합재를 정확하게 계량합니다.
- 잔골재와 굵은골재의 함수율을 측정합니다.
- 골재 표면수를 반영하여 배합수량을 보정합니다.
- 혼화재와 혼화제의 투입량을 기록합니다.
- 배치별 계량 기록을 보관합니다.
현장 반입 단계
- 납품서의 배합번호와 주문 내용을 확인합니다.
- 출하시간과 도착시간을 기록합니다.
- 슬럼프, 공기량과 콘크리트 온도를 확인합니다.
- 재료분리와 과도한 블리딩 여부를 관찰합니다.
- 현장 임의 가수를 금지합니다.
- 물이나 혼화제 추가 시 승인 내용과 투입량을 기록합니다.
타설 및 양생 단계
- 철근 사이와 거푸집 내부에 충분히 충전되는지 확인합니다.
- 부재 조건에 맞게 다짐을 실시합니다.
- 과도한 다짐으로 재료분리가 발생하지 않도록 합니다.
- 타설 후 표면 수분 손실을 방지합니다.
- 배차별 타설 위치와 압축강도 시험 결과를 연결해 기록합니다.
자주 묻는 질문
W/C와 W/B 중 어떤 값을 사용해야 하나요?
시멘트만 결합재로 사용하는 배합에서는 두 값이 같을 수 있습니다. 혼화재를 사용하는 배합에서는 전체 결합재를 기준으로 하는 W/B가 배합 상태를 더 포괄적으로 나타냅니다. 실제 품질 판정에는 설계도서와 시방서에서 요구하는 항목을 적용해야 합니다.
W/B가 낮을수록 압축강도가 무조건 높아지나요?
다른 조건이 같다면 낮은 W/B는 강도 확보에 유리합니다. 그러나 작업성이 부족해 다짐이 불완전하거나 양생이 불량하면 내부 공극이 증가하여 강도가 낮아질 수 있습니다.
플라이애시와 고로슬래그 미분말은 모두 결합재에 포함되나요?
일반적으로 결합재로 사용되는 광물질 혼화재에 포함할 수 있지만, 구체적인 계산과 인정 범위는 적용 기준과 승인된 배합설계서를 확인해야 합니다.
감수제도 결합재량에 포함하나요?
감수제와 고성능 감수제 같은 화학 혼화제는 일반적으로 W/B의 결합재량에 포함하지 않습니다. 이 재료들은 적은 사용량으로 작업성과 응결 특성 등을 조절합니다.
혼화재가 많이 들어가면 초기강도가 낮아질 수 있나요?
혼화재 종류와 치환율, 온도와 양생 조건에 따라 초기강도 발현이 느려질 수 있습니다. 장기강도와 내구성은 다른 양상을 보일 수 있으므로 목표 재령과 시공일정을 함께 검토해야 합니다.
현장에서 물을 추가하면 W/B는 얼마나 변하나요?
변화량은 원래 단위수량과 전체 결합재량, 추가한 물의 양에 따라 달라집니다. 추가된 물을 전체 결합재량으로 나누어 변경된 W/B를 계산할 수 있습니다. 결합재량이 그대로라면 물을 추가할수록 W/B는 증가합니다.
W/B가 낮은 콘크리트는 양생이 덜 중요하나요?
그렇지 않습니다. 낮은 W/B 콘크리트는 표면 수분 손실과 초기양생 조건에 민감할 수 있습니다. 배합 내부의 물을 적게 사용하는 것과 타설 후 수분 증발을 막는 습윤양생은 서로 다른 관리 과정입니다.
W/C와 W/B를 해석하는 핵심 기준
W/C는 물과 시멘트의 관계를 나타내고, W/B는 물과 전체 결합재의 관계를 나타냅니다. 시멘트만 사용하는 콘크리트에서는 두 값이 같지만, 플라이애시나 고로슬래그 미분말과 같은 혼화재를 사용하면 서로 다른 값이 됩니다.
현대 콘크리트에서 W/B가 널리 활용되는 이유는 시멘트 이외의 결합재를 포함한 전체 배합을 평가할 수 있기 때문입니다. 다만 W/B가 낮다는 사실만으로 압축강도와 내구성이 자동으로 보장되는 것은 아닙니다.
콘크리트 품질을 확보하려면 적정 W/B와 함께 재료의 종류, 혼화재 치환율, 골재 수분, 혼화제 사용, 작업성, 다짐 및 양생 조건을 종합적으로 관리해야 합니다. 배합표의 숫자를 확인하는 것에서 끝나지 않고 실제 제조와 타설 과정에서 승인된 배합이 유지되는지 확인하는 것이 중요합니다.습니다. 작은 차이가 모여 100년 가는 튼튼한 건축물을 만드는 밑거름이 됩니다.
