에트링에트링가이트 형성 과정

에트링가이트 형성 과정과 콘크리트 팽창·균열에 미치는 영향

에트링가이트(Ettringite)는 포틀랜드 시멘트가 물과 반응하는 초기 단계에서 생성되는 대표적인 황산염계 수화물입니다. 시멘트 속 알루민산염 성분과 석고에서 공급되는 황산염, 칼슘과 물이 반응해 형성되며, 일반적으로 가느다란 침상 또는 주상 형태의 결정으로 관찰됩니다.

에트링가이트는 정상적인 시멘트 수화 과정에서 반드시 고려해야 하는 생성물입니다. 초기에는 알루민산삼칼슘의 지나치게 빠른 반응을 조절해 콘크리트가 혼합과 운반, 타설에 필요한 작업시간을 확보하도록 돕습니다. 반면 이미 굳은 콘크리트 내부에서 수분과 황산염의 공급에 의해 팽창성 생성물이 형성되면 균열과 박리의 원인이 될 수 있습니다.

따라서 에트링가이트를 무조건 유익하거나 해로운 물질로 구분하는 것은 적절하지 않습니다. 언제, 어디에서, 어떤 재료 조건과 구속 상태에서 형성되는지를 함께 확인해야 콘크리트 성능에 미치는 영향을 판단할 수 있습니다.

에트링가이트는 어떤 물질인가

에트링가이트는 칼슘, 알루미늄, 황산염과 다량의 결합수를 포함한 수화물입니다. 시멘트 화학에서는 칼슘 알루미네이트 트리설페이트 수화물 계열로 분류하며, 단순화한 화학 조성은 다음과 같이 나타낼 수 있습니다.

3CaO·Al₂O₃·3CaSO₄·32H₂O

시멘트 화학 약어로는 흔히 AFt상이라고 부릅니다. 여기서 AFt는 알루미나와 철 성분을 포함할 수 있는 트리설페이트형 수화물을 뜻합니다. 실제 시멘트 페이스트의 에트링가이트에는 알루미늄 일부가 철 등 다른 원소로 치환될 수 있어 이상적인 화학식과 완전히 같지 않을 수 있습니다.

에트링가이트 결정은 길쭉한 침상 형태로 성장하는 경우가 많지만, 결정 크기와 모양은 수화온도, 이온 농도, 생성 공간과 재령에 따라 달라집니다. 현미경에서 바늘 모양 결정이 보인다는 이유만으로 모든 입자를 에트링가이트라고 단정해서는 안 되며, 화학 조성 분석을 함께 확인해야 합니다.

에트링가이트 형성에 필요한 성분

반응 성분	주요 공급원	반응에서의 역할
알루미네이트	시멘트의 알루민산삼칼슘과 알루미늄계 혼화재	에트링가이트 골격의 알루미늄 성분 제공
황산염	석고, 반수석고, 무수석고 또는 외부 황산염	트리설페이트형 수화물 형성
칼슘	시멘트 광물과 세공용액	에트링가이트 결정 구조 구성
물	배합수와 양생수	수화반응과 결정 구조 형성에 필요

이 가운데 어느 하나라도 충분하지 않으면 에트링가이트의 생성량과 안정성이 달라집니다. 특히 황산염과 알루미네이트의 공급 균형은 응결과 초기 수화 거동에 큰 영향을 줍니다.

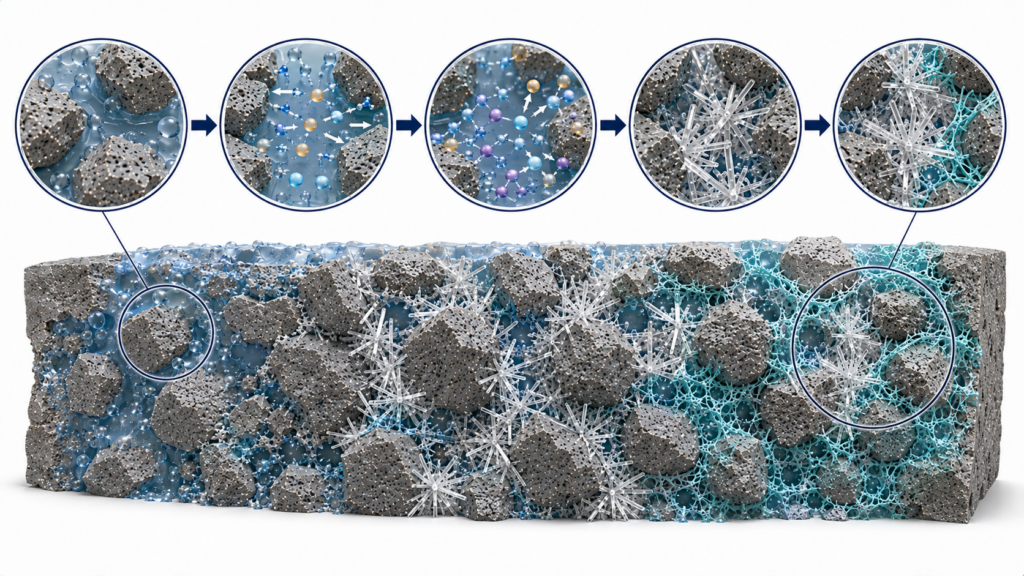

초기 수화에서 에트링가이트가 형성되는 과정

1. 시멘트와 물이 접촉한다

시멘트에 물이 닿으면 입자 표면에서 칼슘과 알루미네이트, 황산염을 비롯한 여러 이온이 세공용액으로 녹아 나옵니다. 알루민산삼칼슘은 반응성이 높은 광물이므로 황산염이 없으면 물과 매우 빠르게 반응할 수 있습니다.

이 반응이 제어되지 않으면 시멘트 페이스트가 운반과 타설이 어려울 정도로 급격히 굳는 이상 응결이 발생할 수 있습니다. 시멘트 제조 과정에서 석고를 첨가하는 주된 이유가 알루미네이트 반응을 조절하는 데 있습니다.

2. 석고에서 황산염이 용해된다

석고 계열 재료가 물에 녹으면서 황산 이온과 칼슘 이온이 세공용액에 공급됩니다. 이 이온들은 시멘트에서 용출된 알루미네이트 성분과 만나 에트링가이트의 핵을 형성합니다.

석고는 에트링가이트의 생성을 단순히 늦추는 물질이라기보다, 반응 경로를 조절해 알루민산삼칼슘이 급격히 수화하는 것을 억제하는 역할을 합니다. 적절한 황산염이 존재하면 알루미네이트 성분이 에트링가이트 형태로 반응하면서 정상적인 응결시간이 확보됩니다.

3. 에트링가이트 결정의 핵이 생성된다

세공용액이 에트링가이트에 대해 과포화 상태에 도달하면 시멘트 입자 표면과 입자 사이 공간에서 미세한 결정핵이 생성됩니다. 이후 칼슘과 알루미늄, 황산염이 계속 공급되면서 결정이 길이 방향으로 성장합니다.

이 초기 에트링가이트는 시멘트 입자 주변과 수화물 사이 공간에 분산되어 형성됩니다. 정상적인 초기 수화에서는 결정이 성장할 수 있는 공간이 충분하므로 그 자체가 반드시 유해한 팽창을 만드는 것은 아닙니다.

4. 다른 수화물과 함께 미세구조를 형성한다

시간이 지나면 규산칼슘계 광물에서 C-S-H와 수산화칼슘이 생성되고, 에트링가이트를 포함한 여러 수화물이 시멘트 입자 사이를 채웁니다. 콘크리트의 초기 골격은 하나의 생성물만으로 만들어지는 것이 아니라 C-S-H, 에트링가이트, 수산화칼슘 등 다양한 수화물이 함께 구성합니다.

에트링가이트가 시멘트 입자를 단독으로 접착해 압축강도를 지배한다고 설명하는 것은 과도한 단순화입니다. 콘크리트 강도 형성의 중심은 주로 C-S-H이며, 에트링가이트는 초기 알루미네이트 반응과 응결 조절, 미세구조 형성에 참여합니다.

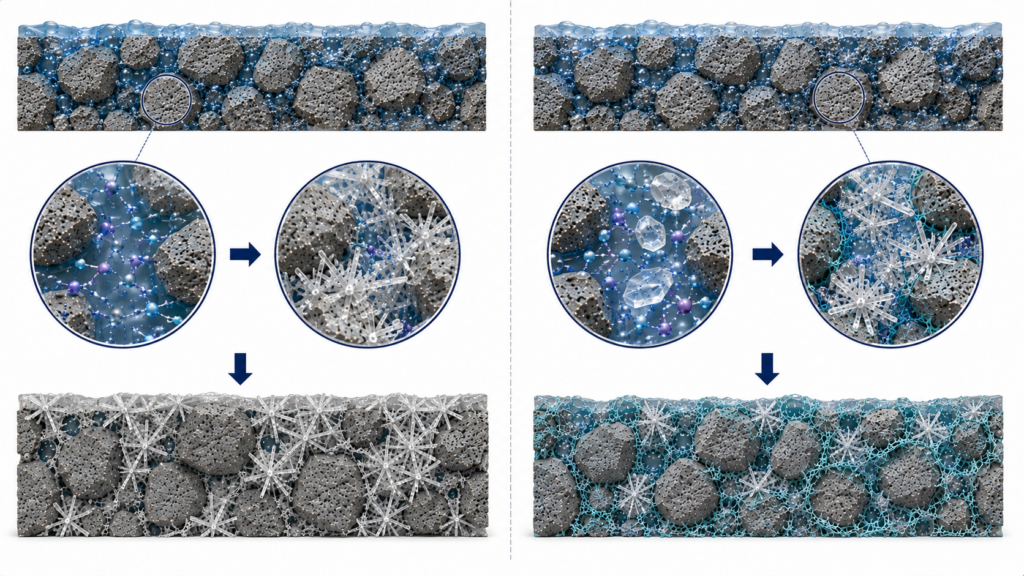

석고는 왜 응결시간을 조절하는가

알루민산삼칼슘은 물과 매우 빠르게 반응합니다. 시멘트에 적절한 황산염이 존재하면 알루미네이트가 에트링가이트 형성에 소비되면서 급격한 수화가 억제됩니다. 이 과정 덕분에 시멘트 페이스트가 일정 시간 동안 유동성을 유지할 수 있습니다.

황산염 상태	예상되는 수화 거동	발생 가능한 문제
황산염이 부족함	알루미네이트의 빠른 반응을 충분히 제어하지 못할 수 있음	급결 또는 이상 응결 가능성
황산염 공급이 적절함	초기 에트링가이트 형성을 통해 정상적인 응결 조절	배합과 온도에 맞는 작업시간 확보 가능
황산염이 과도함	황산염계 수화물의 생성 균형이 달라질 수 있음	이상 팽창, 강도 및 응결 문제 가능

적정 석고량은 모든 시멘트에 동일하지 않습니다. 알루민산삼칼슘 함량과 시멘트 분말도, 황산염 형태, 혼화재와 화학 혼화제 사용 여부, 양생온도에 따라 요구량이 달라집니다. 현장에서 임의로 석고를 추가해 응결을 조정하는 방식은 품질 변동과 팽창 위험을 키울 수 있습니다.

에트링가이트에서 모노설페이트로 변하는 과정

초기 수화가 진행되면서 세공용액의 황산염이 점차 소비되면 에트링가이트가 계속 안정적으로 성장하기 어려워집니다. 이때 남아 있는 알루미네이트 성분과 반응해 에트링가이트 일부가 모노설페이트 계열 수화물로 전환될 수 있습니다.

모노설페이트는 황산염을 에트링가이트보다 적게 포함하는 AFm계 수화물입니다. 이를 단순화하면 다음과 같은 경향으로 설명할 수 있습니다.

에트링가이트 + 추가 알루미네이트 → 모노설페이트계 수화물

이 전환은 정상적인 포틀랜드 시멘트 수화 과정에서 나타날 수 있습니다. 이후 외부에서 황산염이 다시 공급되면 모노설페이트가 에트링가이트로 전환될 가능성이 있으며, 제한된 경화체 내부에서 이 반응이 진행되면 팽창과 균열로 이어질 수 있습니다.

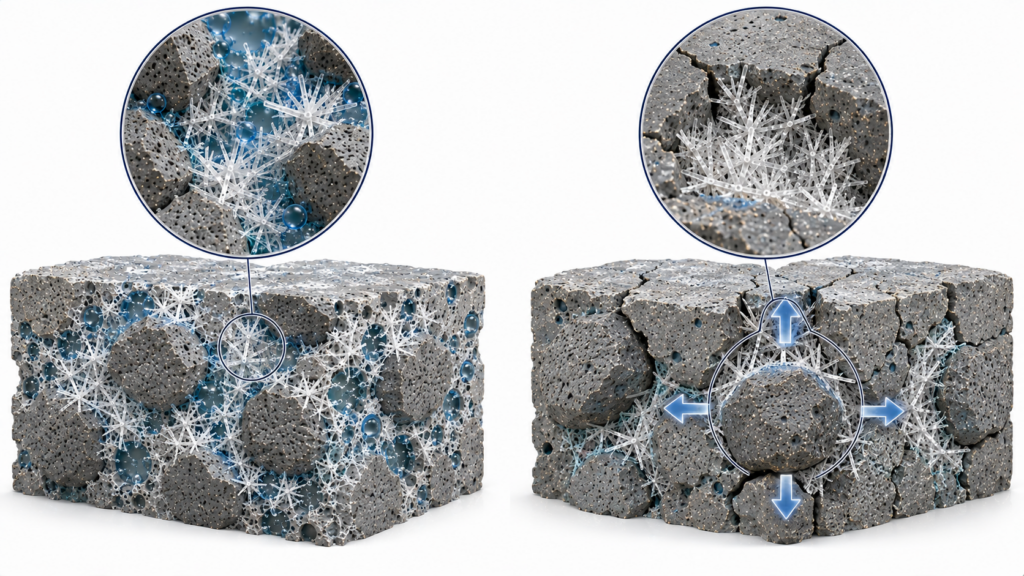

초기 에트링가이트와 유해한 후기 형성의 차이

구분	정상적인 초기 형성	경화 후 후기 형성
형성 시점	시멘트 혼합 직후부터 초기 수화 단계	콘크리트가 상당히 경화된 이후
형성 공간	아직 조직이 형성되는 과정으로 성장 공간이 비교적 충분함	경화체 내부의 제한된 공극과 계면에서 형성
주요 역할	알루미네이트 반응과 응결시간 조절	조건에 따라 팽창응력과 미세균열 유발 가능
판단 기준	정상적인 수화생성물	균열, 팽창과 형성 원인을 함께 조사해야 함

경화 후 에트링가이트가 발견됐다는 사실만으로 손상 원인을 확정할 수는 없습니다. 균열이 먼저 발생한 뒤 수분과 이온이 이동하면서 빈 공간에 에트링가이트가 이차적으로 침전될 수도 있기 때문입니다. 이 경우 에트링가이트는 손상의 원인이 아니라 기존 균열을 따라 형성된 결과일 수 있습니다.

지연 에트링가이트 형성은 어떻게 발생하는가

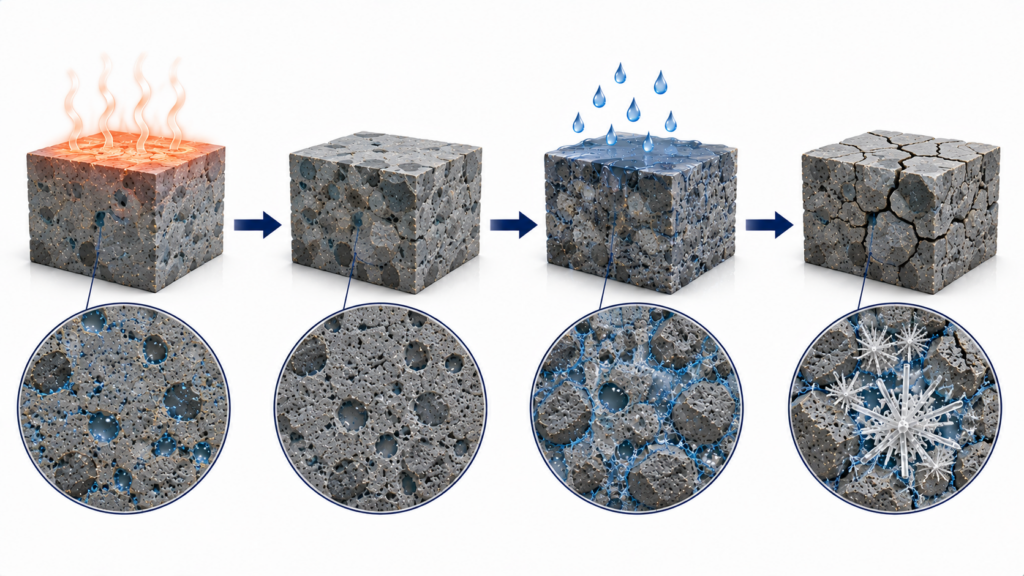

지연 에트링가이트 형성(Delayed Ettringite Formation, DEF)은 콘크리트가 경화한 뒤 내부에서 에트링가이트가 다시 형성되면서 팽창과 균열을 일으킬 수 있는 열화 현상입니다. 주로 초기 고온양생 이력과 장기적인 수분 공급이 결합된 조건에서 검토됩니다.

초기 고온에서 정상적인 형성이 억제될 수 있다

콘크리트가 초기 재령에 높은 온도를 경험하면 에트링가이트의 안정성과 황산염 분포가 변할 수 있습니다. 초기 수화에서 형성됐던 에트링가이트가 불안정해지거나 황산염이 다른 수화물과 C-S-H에 결합된 상태로 존재할 수 있습니다.

고온을 경험했다는 이유만으로 DEF가 반드시 발생하는 것은 아닙니다. 최고온도와 유지시간, 시멘트의 황산염과 알루미네이트 함량, 알칼리량, 수분 노출과 콘크리트의 공극 구조가 함께 작용합니다.

경화 후 수분이 공급된다

장기간 습윤하거나 물과 접촉하는 환경에서는 내부 이온의 이동이 가능해집니다. 고온 수화 과정에서 재배치된 황산염과 알루미네이트 성분이 반응 조건을 갖추면 에트링가이트가 다시 생성될 수 있습니다.

제한된 공간에서 팽창이 발생한다

이미 형성된 시멘트 경화체 안에서는 새로운 결정이 성장할 공간이 제한됩니다. 에트링가이트가 골재 주변이나 시멘트 페이스트 내부에서 형성되며 팽창응력이 발생하면 미세균열이 확대되고 탄성계수와 강도가 저하될 수 있습니다.

DEF로 의심되는 손상은 일반적으로 팽창, 망상균열, 골재 주변의 균열과 백색 생성물 등이 함께 관찰될 수 있습니다. 그러나 알칼리 골재반응과 황산염 침식도 유사한 외관을 보일 수 있으므로 현미경 관찰과 화학분석, 온도 이력과 노출환경을 함께 조사해야 합니다.

외부 황산염 침식과 지연 에트링가이트 형성의 차이

구분	외부 황산염 침식	지연 에트링가이트 형성
황산염 공급원	토양, 지하수, 해수 또는 산업환경 등 외부	주로 시멘트 내부에 원래 존재한 황산염
주요 전제 조건	황산염이 콘크리트 내부로 침투	초기 고온 이력과 이후의 수분 공급
손상 시작 위치	일반적으로 외부 표면에서 내부로 진행	부재 내부와 골재 주변에서도 진행 가능
주요 생성물	에트링가이트와 석고 등	경화 후 재형성된 에트링가이트
조사 자료	외부 황산염 농도와 침투 깊이	타설·증기양생 온도 기록과 내부 미세구조

두 현상은 에트링가이트가 관찰될 수 있다는 공통점이 있지만 원인과 대책이 다릅니다. 외부 황산염 침식은 침투 저항성과 노출환경 관리가 중심이고, DEF는 초기 수화온도와 내부 재료 조성, 장기 수분 노출을 함께 관리해야 합니다.

에트링가이트의 팽창은 왜 발생하는가

에트링가이트는 많은 결합수를 포함하는 결정 구조를 갖습니다. 그러나 물 분자가 많다는 사실만으로 팽창 메커니즘을 모두 설명할 수는 없습니다. 실제 팽창에는 생성 위치와 결정 성장 압력, 수화물의 석출 방식, 공극 크기와 경화체의 구속이 함께 영향을 줍니다.

아직 굳지 않은 시멘트 페이스트에서는 결정이 빈 공간을 이용해 성장하므로 에트링가이트 생성이 큰 팽창응력으로 이어지지 않을 수 있습니다. 반대로 경화된 조직의 작은 공극과 반응성 계면에서 생성되면 결정 성장과 수분 흡수에 따른 압력이 주변 페이스트에 전달될 수 있습니다.

팽창재에서 발생하는 에트링가이트도 자유롭게 팽창할 수 있는 상태와 철근 등으로 적절히 구속된 상태에서 효과가 다릅니다. 팽창량이 너무 작으면 수축 보상 효과가 부족하고, 지나치게 크거나 불균일하면 자체 균열을 유발할 수 있습니다.

팽창재는 에트링가이트를 어떻게 활용하는가

일부 팽창재는 수화 과정에서 제어된 에트링가이트 생성을 유도해 콘크리트의 건조수축과 자기수축을 일부 보상합니다. 적절한 팽창이 철근이나 주변 구조체에 의해 구속되면 콘크리트에 압축성 선응력이 형성되어 이후 수축균열을 줄일 수 있습니다.

그러나 팽창재를 사용했다고 수축균열이 자동으로 없어지는 것은 아닙니다. 팽창반응에는 충분한 수분과 온도, 적절한 사용량과 구속철근이 필요합니다. 조기 건조로 양생수가 부족하면 기대한 팽창이 발생하지 않을 수 있으며, 배합이나 양생이 불균일하면 부위별 변형 차이가 생길 수 있습니다.

관리 항목	부족하거나 부적절할 때의 영향	확인 방법
팽창재 사용량	수축 보상 부족 또는 과도한 팽창	시험배합의 길이 변화와 강도 확인
습윤양생	에트링가이트 생성과 팽창반응 제한	양생 시작 시점과 수분 유지 기록
구속철근	자유팽창만 발생하고 유효한 압축응력이 부족할 수 있음	철근량과 간격, 배치 위치 확인
온도	반응 속도와 최종 팽창량 변화	타설 및 양생온도 기록

급결제와 속경재료에서의 에트링가이트

터널 숏크리트와 긴급 보수용 재료에서는 초기 반응을 촉진해 빠른 응결과 조기강도를 확보해야 합니다. 일부 급결 시스템은 알루미늄과 황산염계 성분의 빠른 반응을 이용해 에트링가이트 등 초기 수화물을 신속하게 형성합니다.

급결제가 시멘트의 모든 강도를 즉시 만드는 것은 아닙니다. 초기에는 응결과 부착에 필요한 수화물 네트워크가 빠르게 형성되고, 이후 C-S-H 생성이 계속되면서 장기 강도가 발달합니다.

급결제 사용량이 과도하거나 시멘트와의 적합성이 좋지 않으면 응결이 너무 빨라져 작업성이 사라지거나 장기강도와 내구성이 저하될 수 있습니다. 숏크리트에서는 급결시간뿐 아니라 리바운드, 초기·장기강도, 수축과 용출 특성을 함께 시험해야 합니다.

고온양생이 에트링가이트에 미치는 영향

프리캐스트 콘크리트와 증기양생 제품은 생산성을 높이기 위해 온도를 높여 초기 수화를 촉진합니다. 그러나 승온 시점이 너무 빠르거나 최고온도가 지나치게 높으면 에트링가이트의 안정성과 수화물 분포가 달라지고 장기 팽창 위험이 증가할 수 있습니다.

양생온도만 낮춘다고 품질이 자동으로 확보되는 것도 아닙니다. 승온 전 지연시간, 승온 속도, 최고온도 유지시간과 냉각 속도를 함께 관리해야 합니다. 부재 내부는 양생실 공기보다 높은 온도에 도달할 수 있으므로 외기 또는 증기 온도만 측정해서는 실제 최고온도를 파악하기 어렵습니다.

매스콘크리트도 외부 가열 없이 수화열만으로 내부 온도가 크게 상승할 수 있습니다. 두꺼운 기초와 교각에서는 초기 고온 이력과 이후 장기 습윤환경이 겹치지 않는지 온도해석과 계측을 통해 확인할 필요가 있습니다.

플라이애시와 고로슬래그 미분말은 에트링가이트에 어떤 영향을 주는가

광물질 혼화재는 알루미늄과 황산염의 공급, 세공용액 조성, 수화속도와 공극 구조를 변화시켜 에트링가이트 형성에 영향을 줄 수 있습니다. 효과는 혼화재 종류와 치환율, 분말도 및 양생온도에 따라 다릅니다.

플라이애시

플라이애시에는 반응 가능한 알루미늄 성분이 포함될 수 있습니다. 초기에는 시멘트 희석과 반응 지연으로 수화열을 낮출 수 있지만, 장기적으로 포졸란 반응과 알루미네이트 반응이 진행되면서 황산염계 수화물의 안정성에 영향을 줄 수 있습니다.

고로슬래그 미분말

고로슬래그 미분말은 잠재수경성 재료로서 칼슘과 규소, 알루미늄 성분을 제공합니다. 시멘트와 함께 반응하면서 C-A-S-H 계열 수화물과 AFm·AFt상의 분포가 달라질 수 있습니다.

광물질 혼화재를 사용하면 외부 황산염 침투를 줄이는 치밀한 조직을 형성할 수 있지만, 모든 혼화재와 모든 황산염 환경에서 같은 효과가 나타나는 것은 아닙니다. 황산염 종류와 농도, 온도, 혼화재의 화학 조성을 고려한 내구성 평가가 필요합니다.

에트링가이트가 발견됐다고 손상 원인으로 단정할 수 없는 이유

에트링가이트는 정상적인 콘크리트에도 존재할 수 있는 수화생성물입니다. 오래된 콘크리트의 기공이나 균열에서 발견되는 것만으로는 팽창 손상의 직접 원인이라는 사실을 입증하지 못합니다.

균열이 먼저 발생한 뒤 물과 황산염이 이동해 균열 내부에 에트링가이트가 석출될 수도 있습니다. 이 경우 현미경에서는 균열을 채운 에트링가이트가 보이지만, 최초 균열 원인은 건조수축이나 온도응력, 알칼리 골재반응일 수 있습니다.

조사 내용	확인 목적	해석 시 주의점
균열 형상과 분포	팽창성 균열인지 구조·수축균열인지 구분	외관만으로 원인을 확정하지 않음
길이 또는 체적 변화	실제 팽창 진행 여부 확인	온도와 함수 상태에 따른 변형 보정
온도 이력	초기 고온양생 또는 수화열 경험 확인	양생실 온도보다 부재 내부 온도가 중요할 수 있음
현미경 관찰	에트링가이트 위치와 균열의 선후 관계 조사	시료 일부가 구조물 전체를 대표하는지 확인
화학·광물 분석	수화물과 반응 성분 확인	결정성이 낮거나 소량인 상은 해석에 한계가 있음
외부 황산염 조사	외부 침식과 내부 지연 형성 구분	토양·지하수와 표면부터의 농도 분포 확인

백색 생성물은 모두 에트링가이트인가

콘크리트 균열이나 표면에서 관찰되는 흰색 물질은 에트링가이트일 수도 있지만 탄산칼슘, 석고, 염류의 결정 또는 백화 생성물일 수도 있습니다. 색과 형태만으로 화학 조성을 구분하기는 어렵습니다.

표면 백화는 콘크리트 내부의 용해성 성분이 물에 이동해 표면에서 결정화되는 현상입니다. 에트링가이트에 의한 내부 팽창과 발생 원리가 다르므로, 흰색 가루가 있다는 사실만으로 DEF나 황산염 침식을 판정해서는 안 됩니다.

팽창과 균열이 동반되고 원인 규명이 필요한 경우에는 X선 회절, 주사전자현미경과 원소분석 등 적절한 재료 분석을 수행합니다.

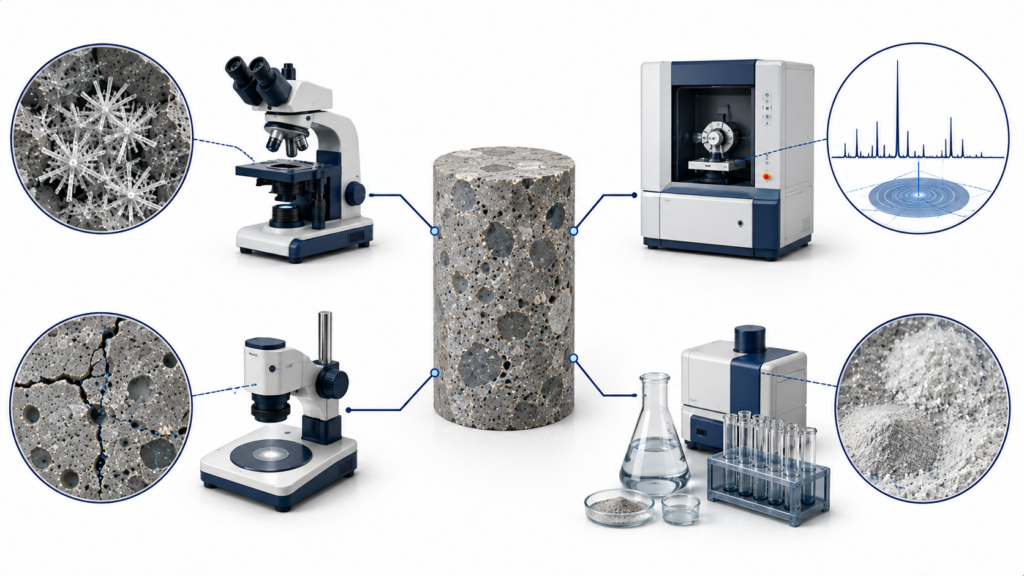

에트링가이트를 확인하는 분석 방법

분석 방법	확인 가능한 내용	한계
X선 회절 분석	에트링가이트 등 결정성 광물상 확인	함량이 적거나 다른 피크와 겹치면 판별이 어려울 수 있음
주사전자현미경	침상 결정의 형태와 균열·공극 내 위치 관찰	형상만으로 에트링가이트를 확정하기 어려움
에너지분산형 원소분석	칼슘, 알루미늄과 황 성분의 존재 확인	정량 결과와 수화물 구조 해석에 주의 필요
열분석	가열에 따른 탈수와 수화물 변화 평가	여러 수화물의 반응 구간이 겹칠 수 있음
편광현미경 분석	균열 패턴과 골재 주변 반응, 수화물 분포 조사	시료 채취와 박편 제작 품질의 영향이 큼

하나의 분석법만으로 손상 메커니즘을 확정하기보다 광물 분석, 미세구조 관찰, 팽창 계측과 현장 이력을 서로 대조해야 합니다.

안정적인 에트링가이트 형성을 위한 배합 관리

검증된 시멘트와 혼화재 조합을 사용한다

시멘트 제조사는 알루민산염 성분과 황산염의 균형을 고려해 제품을 설계합니다. 현장에서 석고나 황산염계 재료를 임의로 추가하면 응결과 팽창 거동이 달라질 수 있습니다.

급결제와 팽창재, 고성능 감수제처럼 수화반응에 영향을 주는 재료를 함께 사용할 때는 시멘트와의 적합성 시험이 필요합니다. 각각의 혼화제가 개별적으로 적합해도 조합에 따라 응결과 공기량, 강도 및 팽창이 달라질 수 있습니다.

물-결합재비를 임의로 변경하지 않는다

현장 가수는 세공용액 농도와 공극 구조, 강도와 수축을 변화시킵니다. 에트링가이트 생성량만을 직접 조정하는 방법은 아니지만, 수분 이동과 외부 황산염 침투가 쉬운 조직을 만들어 장기 열화 위험을 키울 수 있습니다.

결합재량을 과도하게 높이지 않는다

많은 결합재를 사용하면 수화열과 자기수축, 총 반응성 성분도 증가할 수 있습니다. 고강도를 얻기 위해 시멘트량만 늘리기보다 물-결합재비와 골재 입도, 혼화재 조합을 최적화합니다.

시공과 양생 단계에서의 관리 방법

초기 콘크리트 온도를 관리한다

고온기에는 골재 차광과 냉각수 사용, 야간 타설 등을 통해 타설온도를 낮출 수 있습니다. 매스콘크리트와 증기양생 제품은 표면온도만 보지 말고 부재 내부의 예상 최고온도를 검토합니다.

급격한 승온을 피한다

증기양생은 콘크리트가 일정 수준으로 응결한 뒤 계획된 속도로 승온합니다. 타설 직후 온도를 급격히 높이면 수화물 형성과 공극 구조가 불균일해질 수 있습니다.

충분한 초기 수분을 유지한다

습윤양생은 정상적인 수화를 돕고 표층 조직을 치밀하게 만듭니다. 다만 양생수만 충분하면 DEF가 방지되는 것은 아닙니다. 초기 최고온도와 시멘트 조성, 장기 습윤조건을 함께 관리해야 합니다.

외부 황산염과 장기 누수를 차단한다

황산염 토양이나 지하수에 노출되는 구조물은 노출환경에 맞는 결합재와 낮은 투수성, 충분한 피복 및 방수 상세를 적용합니다. 균열과 시공이음의 누수는 황산염과 수분의 이동 경로가 될 수 있으므로 조기에 보수합니다.

이상 응결이 발생했을 때 확인할 항목

콘크리트가 예상보다 빨리 굳거나 작업성이 급격히 사라졌다고 해서 원인이 모두 에트링가이트는 아닙니다. 시멘트와 혼화제의 적합성, 콘크리트 온도, 운반시간과 재료 계량 오류를 함께 확인해야 합니다.

• 시멘트 종류와 제조 로트가 변경됐는지 확인합니다.
• 급결제와 촉진제, 감수제의 투입량과 순서를 조사합니다.
• 배합수와 골재 함수율 보정 기록을 확인합니다.
• 콘크리트 출하·도착·타설 시점의 온도를 비교합니다.
• 슬럼프 저하를 해결하기 위해 현장 가수가 있었는지 확인합니다.
• 혼합시간과 운반 지연, 펌프 배관 내 체류시간을 조사합니다.
• 시험체와 실제 구조물의 응결·강도 발현 차이를 비교합니다.

현장 품질관리 체크리스트

배합 승인 전

• 사용 시멘트의 응결시간과 황산염 관련 품질자료를 확인합니다.
• 급결제·팽창재와 시멘트 조합의 적합성 시험 결과를 검토합니다.
• 혼화재 치환율에 따른 초기강도와 장기 팽창 영향을 확인합니다.
• 매스콘크리트 또는 증기양생 부재는 예상 내부 최고온도를 검토합니다.
• 황산염 노출 구조물은 적용 환경에 맞는 결합재와 투수성 요구조건을 정합니다.

생산과 타설 중

• 시멘트와 혼화제의 저장·계량 오류를 점검합니다.
• 레미콘 온도와 슬럼프, 공기량을 규정된 위치에서 측정합니다.
• 현장 가수와 승인되지 않은 화학재료 추가를 제한합니다.
• 급결제를 사용하는 경우 투입 위치와 혼합시간을 일정하게 관리합니다.
• 팽창재 사용 배합은 타설 지연과 재혼합이 팽창 거동에 미치는 영향을 확인합니다.

양생 중

• 콘크리트 내부와 표면의 온도를 함께 기록합니다.
• 증기양생은 지연시간과 승온·냉각 속도를 계획대로 유지합니다.
• 양생포와 비닐이 들뜨거나 표면이 조기에 건조하지 않는지 확인합니다.
• 장기 습윤이 예상되는 구조물은 누수와 배수 상태를 점검합니다.
• 균열이 발견되면 발생 시각과 온도 이력, 위치와 폭을 함께 기록합니다.

팽창 또는 균열 발견 후

• 균열이 진행 중인지 동일 위치에서 반복 측정합니다.
• 표면부터 손상됐는지 내부 전체에서 팽창했는지 조사합니다.
• 시공 당시 타설 및 양생온도 기록을 확보합니다.
• 토양과 지하수, 공정수의 황산염 노출 여부를 확인합니다.
• 알칼리 골재반응과 동결융해 등 유사 손상 가능성을 함께 검토합니다.
• 필요한 경우 코어를 채취해 광물·미세구조 분석을 실시합니다.

자주 묻는 질문

에트링가이트는 콘크리트 초기강도의 핵심 물질인가요?

에트링가이트는 초기 수화와 응결 조절에 관여하지만 압축강도를 형성하는 중심 수화물은 주로 C-S-H입니다. 에트링가이트는 다른 수화물과 함께 초기 미세구조를 구성하며, 적절한 작업시간과 정상적인 수화 진행을 돕습니다.

초기 에트링가이트 생성은 콘크리트를 팽창시키지 않나요?

초기에는 시멘트 페이스트가 아직 경화되는 과정이어서 결정이 성장할 공간이 비교적 충분합니다. 따라서 정상적인 초기 생성이 곧바로 유해한 팽창을 의미하지는 않습니다. 제한된 경화체 내부에서 후기 생성이 일어나고 변형이 구속될 때 팽창 손상 가능성이 커집니다.

오래된 콘크리트에서 에트링가이트가 발견되면 DEF인가요?

아닙니다. 에트링가이트는 정상 수화의 잔존물일 수 있으며 기존 균열과 공극에 이차적으로 침전될 수도 있습니다. DEF를 판정하려면 초기 고온 이력, 장기 수분 노출, 팽창과 균열 패턴, 현미경 및 화학분석 결과를 함께 확인해야 합니다.

에트링가이트와 백화는 같은 현상인가요?

같지 않습니다. 백화는 물에 녹은 성분이 표면으로 이동한 뒤 증발 과정에서 결정화되는 현상입니다. 흰색 생성물이 에트링가이트일 가능성도 있지만 탄산칼슘이나 다른 염류일 수 있으므로 외관만으로 구분할 수 없습니다.

양생만 잘하면 지연 에트링가이트 형성을 막을 수 있나요?

적절한 양생은 콘크리트 조직을 치밀하게 하고 균열을 줄이는 데 도움이 되지만 DEF 관리의 전부는 아닙니다. 초기 내부 최고온도, 시멘트의 황산염·알루미네이트 조성, 장기적인 수분 공급 조건을 함께 관리해야 합니다.

팽창재를 많이 넣으면 수축균열이 더 잘 방지되나요?

사용량이 많을수록 항상 좋은 것은 아닙니다. 과도한 팽창은 자체 균열과 강도 저하를 일으킬 수 있으며, 양생수와 구속철근이 부족하면 기대한 수축 보상 효과도 나타나지 않을 수 있습니다. 적용량은 시험배합과 관련 시방 기준에 따라 정합니다.

석고가 많을수록 작업시간이 길어지나요?

석고는 알루미네이트 반응을 조절하지만 과도한 황산염은 이상 응결과 팽창, 강도 문제를 일으킬 수 있습니다. 적정량은 시멘트의 광물 조성과 분말도, 혼화제 및 온도 조건에 맞춰 결정되므로 현장에서 임의로 추가해서는 안 됩니다.

고온양생을 하면 반드시 DEF가 발생하나요?

반드시 발생하는 것은 아닙니다. 최고온도와 유지시간, 시멘트 조성, 공극 구조와 이후 수분 노출이 함께 영향을 줍니다. 다만 높은 초기 온도는 위험 요인이 될 수 있으므로 증기양생과 매스콘크리트에서는 내부 온도 이력을 관리해야 합니다.

에트링가이트 손상은 표면 코팅만으로 막을 수 있나요?

표면 보호재는 외부 수분과 황산염 침투를 줄이는 데 활용할 수 있지만 이미 진행된 내부 팽창을 되돌리지는 못합니다. 균열과 팽창이 확인되면 원인을 먼저 조사하고, 열화 범위와 진행성에 따라 보수 또는 보강 방법을 결정해야 합니다.

에트링가이트를 평가할 때 가장 먼저 구분해야 할 것은 정상적인 초기 수화에서 형성된 것인지, 외부 황산염에 의해 생성된 것인지, 초기 고온 이력 이후 지연 형성된 것인지입니다. 결정의 존재만 확인해서는 손상 원인을 판단할 수 없습니다. 생성 위치와 균열의 선후 관계, 온도 이력, 수분과 황산염 공급원을 함께 조사해야 에트링가이트가 정상적인 수화생성물인지 팽창 열화에 관여한 물질인지 구분할 수 있습니다.
