염화물 침투 메커니즘 분석과 철근 부식의 원인, 예방 및 유지관리 방법
염화물 침투(Chloride Ingress)는 콘크리트 구조물의 내구성을 저하시키는 대표적인 열화 메커니즘입니다. 콘크리트 자체를 직접 분해하는 것이 아니라 내부 철근을 보호하는 환경을 무너뜨려 부식을 유발한다는 점에서 더욱 주의가 필요합니다. 특히 해안 지역, 항만 시설, 교량, 지하주차장, 제설제를 사용하는 도로 구조물에서는 장기간 염화물에 노출될 가능성이 높아 설계부터 유지관리까지 체계적인 대응이 요구됩니다.
겉으로는 멀쩡해 보이는 콘크리트라도 내부에서는 염화 이온이 수년에 걸쳐 천천히 이동할 수 있습니다. 철근 부식이 시작되면 균열과 박리, 단면 감소가 연속적으로 발생하며 구조물의 사용 수명에도 영향을 미칠 수 있습니다. 따라서 염화물 침투는 단순한 표면 오염이 아니라 콘크리트 내구성 전체를 좌우하는 핵심 관리 요소 가운데 하나입니다.

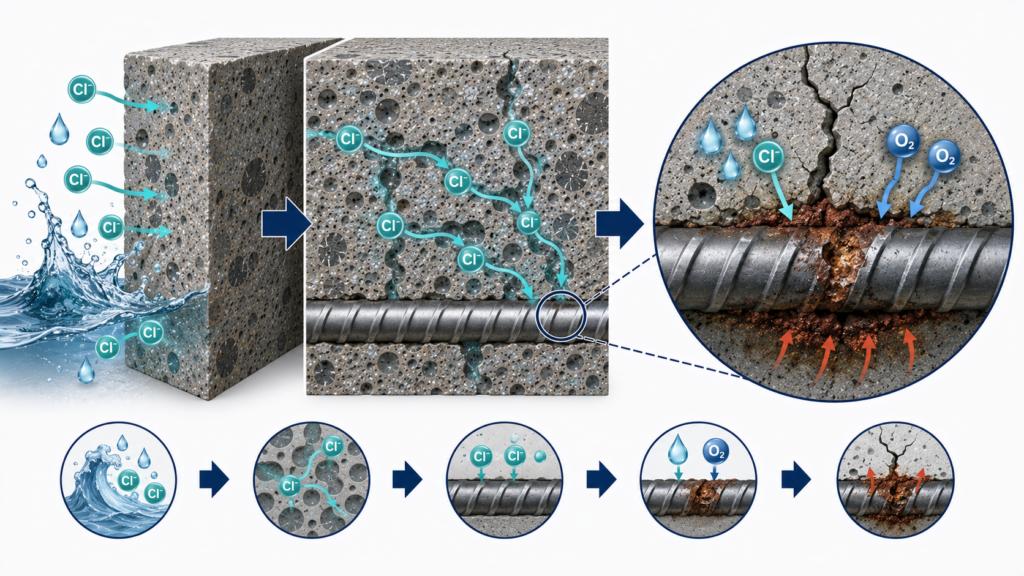

염화물 침투란 무엇인가
염화물 침투는 외부 환경에 존재하는 염화 이온(Cl⁻)이 콘크리트 내부의 기공을 따라 이동하여 철근 위치까지 도달하는 현상을 말합니다. 콘크리트는 매우 치밀해 보이지만 내부에는 미세한 모세관 기공과 공극이 연결되어 있어 수분과 함께 다양한 이온이 이동할 수 있습니다.
철근은 일반적으로 콘크리트의 높은 알칼리성(pH 약 12~13 수준) 환경에서 부동태 피막(Passive Film)을 형성하여 부식으로부터 보호됩니다. 그러나 일정 수준 이상의 염화 이온이 철근 표면에 축적되면 이 보호막이 국부적으로 파괴될 수 있으며, 이후 수분과 산소가 함께 존재하면 철근 부식이 진행됩니다.
부식으로 생성된 녹은 원래 철보다 훨씬 큰 부피를 차지하므로 콘크리트 내부에서 팽창 압력이 발생합니다. 이 압력이 지속되면 균열이 발생하고, 균열을 통해 더 많은 수분과 염화물이 침투하면서 열화가 가속되는 악순환이 형성됩니다.

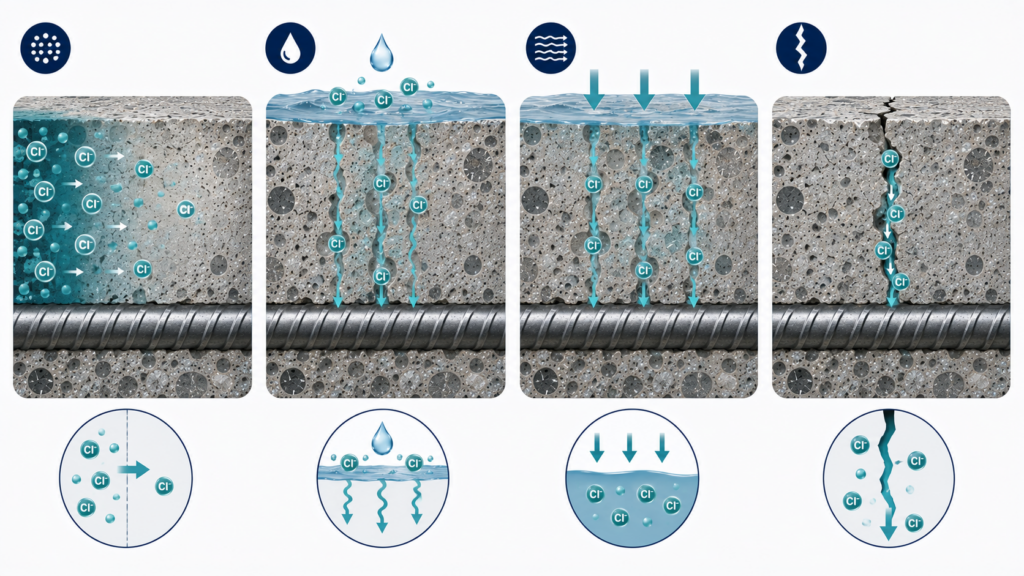

염화물이 콘크리트 내부로 이동하는 메커니즘
염화물은 하나의 방식으로만 이동하지 않습니다. 구조물의 노출 환경과 콘크리트의 상태에 따라 여러 이동 메커니즘이 동시에 작용할 수 있습니다.
| 침투 메커니즘 | 발생 조건 | 특징 |
|---|---|---|
| 확산(Diffusion) | 염화물 농도 차이가 존재하는 환경 | 가장 일반적인 장기 침투 방식 |
| 흡수(Sorption) | 건습 반복 환경 | 표면 수분과 함께 염화물이 내부로 이동 |
| 투수(Permeation) | 수압이 작용하는 구조물 | 압력에 의해 물과 함께 침투 |
| 균열을 통한 이동 | 균열이 존재하는 경우 | 국부적으로 매우 빠른 침투가 가능 |
실제 구조물에서는 이러한 메커니즘이 독립적으로 작용하기보다 동시에 나타나는 경우가 많습니다. 예를 들어 해안 교량은 비래 염분에 의한 확산과 건습 반복에 따른 흡수가 함께 발생할 수 있으며, 균열이 존재하면 염화물 이동 속도는 더욱 빨라질 수 있습니다.
염화물의 주요 유입 경로
해양 환경
바닷물이나 해풍에 포함된 염분은 콘크리트 표면에 지속적으로 부착됩니다. 특히 파도에 의한 비말(Splash Zone)이나 비래 염분이 많은 지역에서는 장기간 노출로 인해 염화물이 서서히 내부로 이동할 수 있습니다.
제설제 사용
겨울철 도로와 교량에서 사용하는 제설제는 염화물 공급원이 됩니다. 차량에 의해 제설제가 반복적으로 묻어 들어오면 교량 바닥판, 지하주차장 슬래브, 램프 구간 등에서 염화물 농도가 높아질 수 있습니다.
초기 재료에 포함된 염화물
세척이 충분하지 않은 해사(바닷모래)를 사용하거나 염화물을 포함한 재료가 혼입될 경우 콘크리트 내부에서부터 부식 환경이 형성될 수 있습니다. 현재는 관련 품질기준과 재료 관리가 강화되어 과거보다 발생 가능성은 크게 줄었지만, 노후 구조물에서는 확인 대상이 될 수 있습니다.
염화물 침투 속도를 결정하는 주요 요인
염화물은 단순히 외부 염분이 많다고 해서 같은 속도로 침투하지 않습니다. 여러 재료와 시공 조건이 함께 영향을 미칩니다.
- 물-결합재비(W/B)가 낮을수록 일반적으로 조직이 치밀해진다.
- 플라이애시, 고로슬래그 미분말, 실리카 흄 등 광물질 혼화재 사용 여부
- 충분한 초기 양생이 이루어졌는지 여부
- 콘크리트 피복 두께
- 균열 발생 여부와 균열 폭
- 건습 반복 환경인지 지속 침수 환경인지 여부
- 노출 기간과 유지관리 상태
따라서 동일한 해안 지역이라도 배합 조건과 시공 품질, 유지관리 수준에 따라 염화물 침투 정도는 상당한 차이를 보일 수 있습니다.

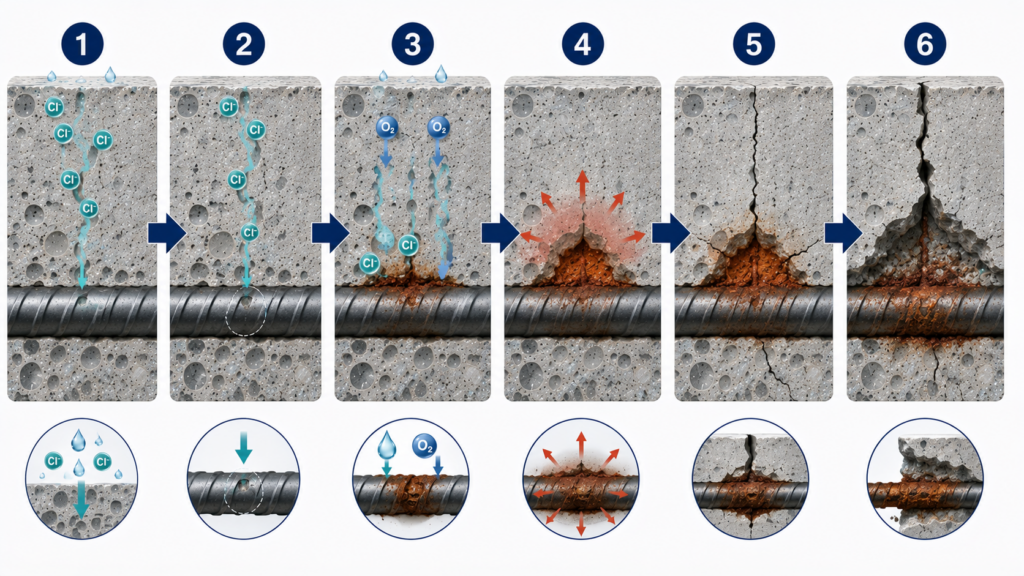

철근 부식은 어떻게 진행되는가
염화물이 철근에 도달했다고 해서 즉시 구조적 문제가 발생하는 것은 아닙니다. 일반적으로 다음과 같은 순서로 열화가 진행됩니다.
- 염화물이 콘크리트 내부로 침투한다.
- 철근 표면의 부동태 피막이 국부적으로 손상된다.
- 수분과 산소가 공급되면서 철근 부식이 시작된다.
- 부식 생성물이 팽창하면서 내부 응력이 증가한다.
- 균열과 박리가 발생한다.
- 철근 단면 감소와 부착력 저하가 진행될 수 있다.
부식이 진행된 이후에는 균열을 통해 염화물과 수분이 더욱 쉽게 유입되므로 열화 속도가 점차 빨라지는 특징을 보입니다.

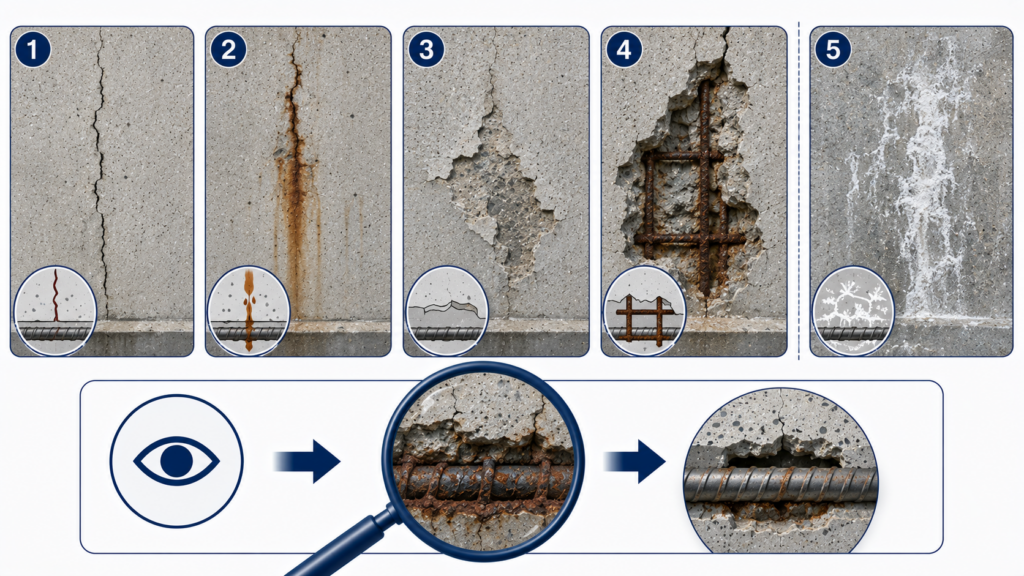

현장에서 확인할 수 있는 대표적인 징후
초기 단계는 육안으로 확인하기 어렵지만 다음과 같은 변화가 나타난다면 철근 부식 가능성을 함께 검토할 필요가 있습니다.
- 철근 위치를 따라 발생하는 균열
- 갈색 녹물 자국
- 콘크리트 표면 박리
- 피복 콘크리트 탈락
- 철근 노출
반면 표면에 흰색 결정이나 가루가 생기는 백화(Efflorescence)는 수분 이동에 의해 용해된 성분이 표면에 석출되는 현상으로, 철근 부식과 직접 동일한 현상은 아닙니다. 다만 균열과 함께 발생하는 경우에는 내부 상태를 함께 조사하는 것이 바람직합니다.

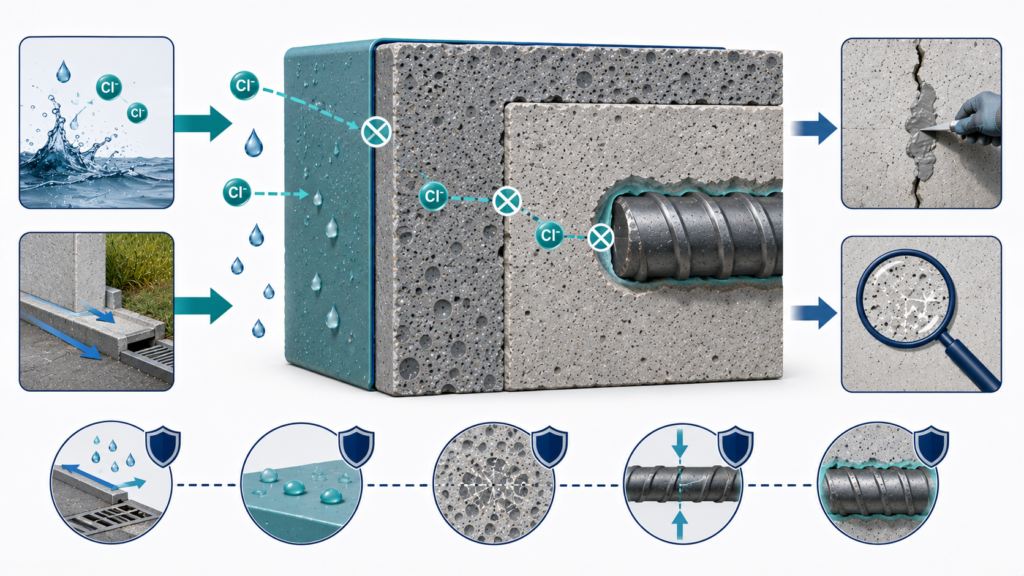

염화물 침투를 줄이기 위한 설계 및 시공 방법
치밀한 콘크리트 배합
낮은 물-결합재비와 적절한 다짐, 충분한 양생은 기공 연결성을 줄여 염화물 이동을 늦추는 데 도움이 됩니다. 여기에 광물질 혼화재를 적절히 적용하면 조직이 더욱 치밀해질 수 있습니다.
충분한 피복 두께 확보
철근까지 도달하는 이동 거리가 길어질수록 염화물이 철근에 도달하는 시간이 증가합니다. 피복 두께는 구조물의 노출 환경과 설계 기준에 따라 결정됩니다.
표면 보호 공법
실란이나 실록산 계열의 침투성 발수제, 보호 도막 등은 외부 수분의 침투를 줄여 염화물 이동을 지연시키는 유지관리 방법으로 활용됩니다. 다만 제품마다 적용 환경과 성능이 다르므로 구조물 용도에 적합한 재료를 선택해야 합니다.
부식 억제 기술 활용
노출 환경이 매우 가혹한 구조물에서는 부식 억제제를 사용하거나, 구조물 특성에 따라 전기화학적 방식을 포함한 다양한 내구성 향상 공법이 적용되기도 합니다. 적용 여부는 구조물의 중요도와 유지관리 계획을 종합적으로 검토하여 결정합니다.
유지관리 단계에서 점검할 사항
| 점검 대상 | 확인 내용 | 관리 목적 |
|---|---|---|
| 균열 | 폭과 길이의 변화 | 염화물 침투 경로 확인 |
| 녹물 | 철근 위치와 일치 여부 | 부식 진행 여부 추정 |
| 박리 | 피복 콘크리트 들뜸 | 보수 범위 결정 |
| 배수 상태 | 장기 습윤 구간 존재 여부 | 염화물 축적 감소 |
| 표면 보호층 | 손상 또는 마모 여부 | 차단 성능 유지 |
자주 묻는 질문
콘크리트가 매우 단단하면 염화물이 침투하지 않나요?
아닙니다. 콘크리트는 내부에 미세한 기공을 가진 재료입니다. 조직이 치밀할수록 침투 속도는 늦출 수 있지만 장기간 노출되면 염화물이 이동할 가능성은 존재합니다.
일반 페인트만 칠해도 충분한 보호 효과가 있나요?
일반 도료는 염화물 차단 성능을 목적으로 개발된 제품이 아닙니다. 유지관리 목적이라면 구조물의 노출 환경에 적합한 침투성 발수제나 보호 시스템을 선택하는 것이 일반적입니다.
염화물 농도가 높게 측정되면 반드시 철거해야 하나요?
그렇지 않습니다. 염화물 농도는 내구성 평가를 위한 하나의 지표입니다. 철근 부식 정도, 균열 상태, 단면 손실, 구조 안전성 등을 함께 평가한 뒤 보수·보강 또는 유지관리 방법을 결정합니다.
해안가 건물은 모두 철근 부식이 빠르게 진행되나요?
해안 환경은 염화물 노출 가능성이 높은 것은 사실이지만, 설계 시 피복 두께, 배합, 재료 선정, 유지관리 수준에 따라 실제 내구성은 크게 달라질 수 있습니다. 최근 구조물은 이러한 노출 환경을 고려하여 설계되는 경우가 많으며, 노후 구조물은 정기 점검을 통해 상태를 확인하는 것이 바람직합니다.게 유지하는 것과 직결됩니다.
