콘크리트 탄산화 깊이 측정 방법과 철근 부식 위험 판단 기준
탄산화 깊이 측정은 콘크리트 표면에서 알칼리성이 낮아진 영역이 어디까지 진행되었는지를 확인하는 시험입니다. 측정값 자체보다 더 중요한 것은 탄산화 깊이와 철근 피복 두께의 관계입니다. 탄산화 전선이 철근 위치에 가까워질수록 철근을 보호하던 고알칼리 환경이 사라질 가능성이 커지기 때문입니다.
다만 탄산화 깊이가 크다는 사실만으로 철근이 이미 심하게 부식되었다고 단정할 수는 없습니다. 철근 부식에는 수분과 산소의 공급, 염화물 존재 여부, 균열 상태, 피복 품질 등이 함께 작용합니다. 따라서 탄산화 시험은 구조물의 잔존 내구성을 평가하는 핵심 자료이지만, 실제 보수 범위는 피복 두께 조사와 철근 부식 상태 확인 결과까지 종합해 결정해야 합니다.

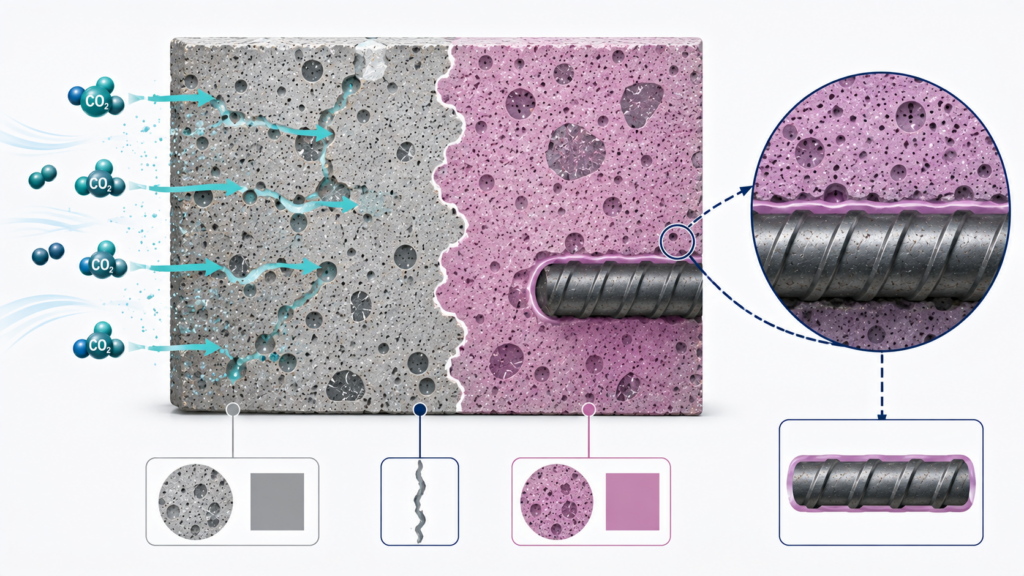

탄산화는 콘크리트 내부에서 어떻게 진행되는가
건전한 콘크리트의 세공용액은 강한 알칼리성을 나타냅니다. 이 환경에서는 철근 표면에 부동태 피막이 형성되어 수분과 산소가 존재하더라도 부식이 쉽게 진행되지 않습니다.
공기 중 이산화탄소가 콘크리트의 연결된 기공을 따라 내부로 이동하면 수산화칼슘을 비롯한 알칼리성 수화물과 반응합니다. 대표적인 반응은 수산화칼슘이 탄산칼슘으로 변하는 과정이며, 반응이 누적되면 콘크리트의 pH가 낮아집니다. 이와 같이 이산화탄소와의 반응으로 알칼리성이 감소하는 현상을 탄산화라고 합니다.
국내 현장에서는 탄산화를 ‘중성화’라고도 부르지만, 실제 콘크리트가 완전한 중성 상태가 된다는 뜻은 아닙니다. 철근 부동태 피막을 안정적으로 유지하기 어려운 수준까지 pH가 낮아지는 현상으로 이해하는 편이 정확합니다.

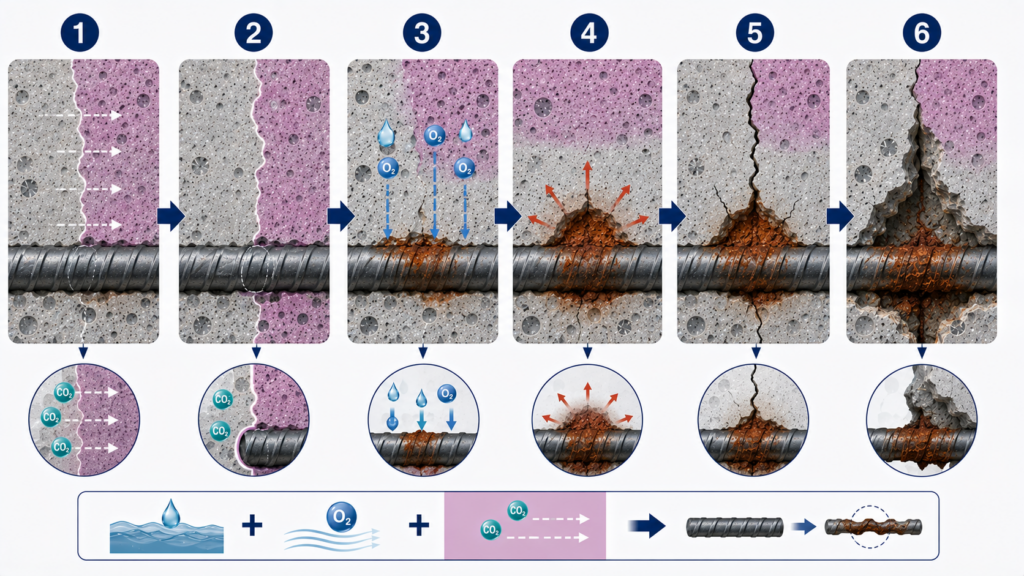

탄산화가 철근 부식으로 이어지는 과정
- 공기 중 이산화탄소가 콘크리트 기공을 통해 내부로 이동합니다.
- 이산화탄소가 알칼리성 수화물과 반응하면서 해당 영역의 pH가 낮아집니다.
- 탄산화 전선이 철근 위치에 도달하면 부동태 피막의 안정성이 저하될 수 있습니다.
- 수분과 산소가 충분히 공급되는 환경에서는 철근 부식이 시작될 가능성이 커집니다.
- 부식 생성물의 팽창압으로 철근을 따라 균열이 생기고 피복 콘크리트가 들뜨거나 탈락할 수 있습니다.
- 부식이 장기간 진행되면 철근 단면과 콘크리트-철근 사이의 부착 성능이 감소할 수 있습니다.
탄산화가 철근 위치까지 도달하더라도 콘크리트가 매우 건조하면 부식 속도가 제한될 수 있습니다. 반대로 비를 맞거나 결로와 누수가 반복되는 부위에서는 탄산화와 수분 공급이 함께 작용하여 손상이 빠르게 나타날 수 있습니다.
탄산화 깊이를 측정하는 이유
탄산화 깊이 측정 결과는 현재의 열화 상태를 확인하는 데 그치지 않고 향후 유지관리 방향을 정하는 자료로 활용됩니다.
- 철근 부식 가능성 평가: 탄산화 깊이와 실제 철근 피복 두께를 비교해 탄산화 전선이 철근에 얼마나 접근했는지 확인합니다.
- 보수 시점 결정: 탄산화가 철근에 도달하기 전인지, 이미 철근 주변까지 진행되었는지에 따라 표면 보호와 단면 복구의 적용 범위가 달라집니다.
- 잔존 내구성 추정: 준공 연도와 과거 측정값이 있으면 시간에 따른 진행 경향을 분석할 수 있습니다.
- 보수 범위 산정: 노출 방향과 부위별 측정 결과를 비교하면 열화가 집중된 구역을 구분할 수 있습니다.
- 유지관리 이력 확보: 동일 위치를 주기적으로 조사하면 보수재와 표면 보호재의 성능 유지 여부를 판단하는 데 활용할 수 있습니다.
페놀프탈레인 지시약을 이용한 탄산화 깊이 측정 원리
현장에서 가장 널리 사용되는 방법은 새로 노출한 콘크리트 단면에 페놀프탈레인 지시약을 분무하고 색상 변화를 관찰하는 방식입니다. 높은 알칼리성을 유지하는 영역은 일반적으로 적색 또는 자홍색 계열로 변하고, pH가 낮아진 영역은 변색되지 않습니다.
표면에서 변색 경계까지의 거리를 측정하면 탄산화 깊이를 구할 수 있습니다. 그러나 페놀프탈레인 시험은 탄산칼슘의 존재량을 직접 분석하는 시험이 아니라 특정 pH 범위를 기준으로 변색 여부를 확인하는 시험입니다. 따라서 색이 변하지 않은 영역을 화학적으로 완전히 탄산화된 구간과 정확히 동일하다고 해석해서는 안 됩니다.

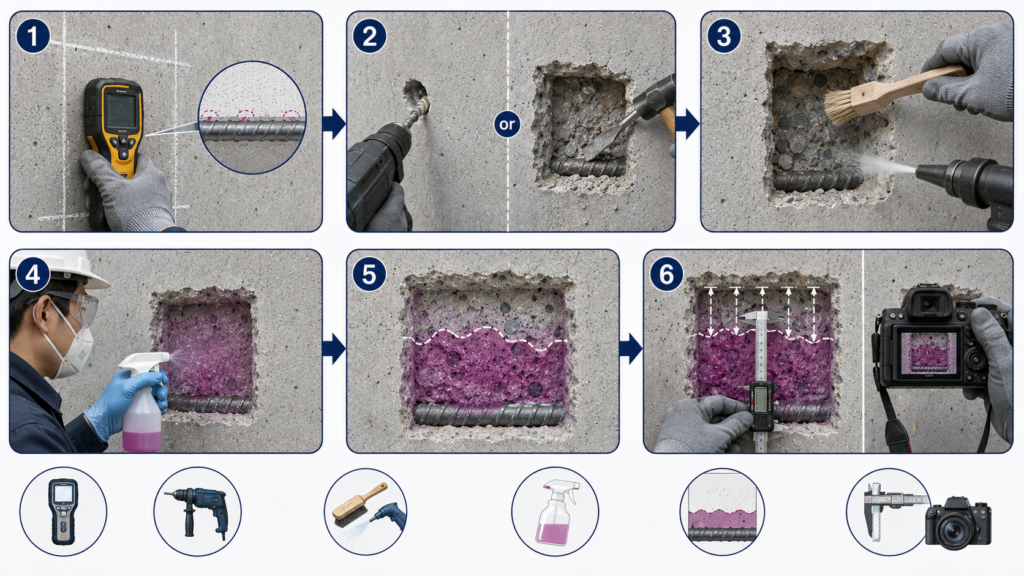

현장 측정 절차
1. 조사 위치 선정
구조물 전체를 대표할 수 있도록 노출 환경이 다른 지점을 선정합니다. 같은 건축물에서도 외벽의 방향, 빗물 노출, 실내외 구분, 누수 여부, 마감재 상태에 따라 탄산화 깊이가 달라질 수 있습니다.
철근 부식으로 피복이 이미 떨어진 곳이나 큰 균열이 있는 곳만 조사하면 전체 구조물의 평균적인 상태를 과대평가할 수 있습니다. 열화 부위와 비교적 건전한 부위를 구분해 조사 목적에 맞게 배치해야 합니다.
2. 새로운 콘크리트 단면 확보
드릴 천공, 코어 채취 또는 국부 파취를 통해 외기에 노출되지 않았던 신선한 단면을 확보합니다. 오래전에 절단되었거나 공기 중에 장시간 방치된 면은 시험 전에 추가로 탄산화될 수 있으므로 측정면으로 적합하지 않습니다.
시험 위치를 정할 때는 철근 탐사 결과와 설계도서를 함께 확인해 철근과 매립 설비의 손상을 피해야 합니다. 코어 채취나 깊은 천공은 구조체에 영향을 줄 수 있으므로 조사 계획에 따라 수행합니다.
3. 먼지와 분말 제거
천공이나 파취 과정에서 생긴 분말을 솔이나 압축공기 등으로 제거합니다. 콘크리트 가루가 단면에 남아 있으면 지시약의 색상 경계가 번지거나 실제 위치와 다르게 보일 수 있습니다.
물을 사용해 표면을 세척하면 수분에 의해 반응이 불명확해지거나 성분이 이동할 수 있으므로 적용 시험 절차에서 허용하는 방법을 확인해야 합니다.
4. 지시약 분무
적용 규격이나 조사 계획에 따라 제조한 페놀프탈레인 지시약을 새로 노출된 단면에 고르게 분무합니다. 용액의 농도와 제조 방법, 용매 조건은 적용 기준에 따라 정하며, 임의로 조제한 시약을 사용할 경우 결과의 재현성이 떨어질 수 있습니다.
페놀프탈레인 용액은 화학 시약이므로 제품의 물질안전보건자료와 현장 안전수칙에 따라 장갑과 보안경 등 필요한 보호구를 사용합니다.
5. 변색 경계 확인
지시약을 분무한 뒤 규정된 시간 안에 색상 변화를 관찰합니다. 적색 또는 자홍색으로 변한 부분은 상대적으로 높은 알칼리성을 유지하는 영역이며, 표면에서 색이 변하지 않은 부분은 pH가 낮아진 영역으로 판단합니다.
혼화재 사용량이 많거나 콘크리트가 건조한 경우, 표면 오염이 있는 경우에는 색상 경계가 선명하지 않을 수 있습니다. 경계가 불규칙하면 가장 깊은 한 지점만 선택하지 말고 일정한 간격으로 여러 위치를 측정해야 합니다.
6. 깊이 측정과 기록
원래 콘크리트 표면에서 변색 경계까지의 수직거리를 자, 깊이 게이지 또는 캘리퍼스로 측정합니다. 단면에서 여러 값을 취한 뒤 평균값과 최대값을 함께 기록하면 국부적인 깊은 침투를 놓칠 가능성을 줄일 수 있습니다.
측정 기록에는 위치, 부재 종류, 외부 노출 조건, 마감재 유무, 균열 상태, 측정값, 촬영 사진과 조사 날짜를 포함하는 편이 좋습니다. 평균 탄산화 깊이만 남기면 다음 조사에서 같은 조건으로 비교하기 어렵습니다.
측정값은 피복 두께와 함께 해석해야 한다

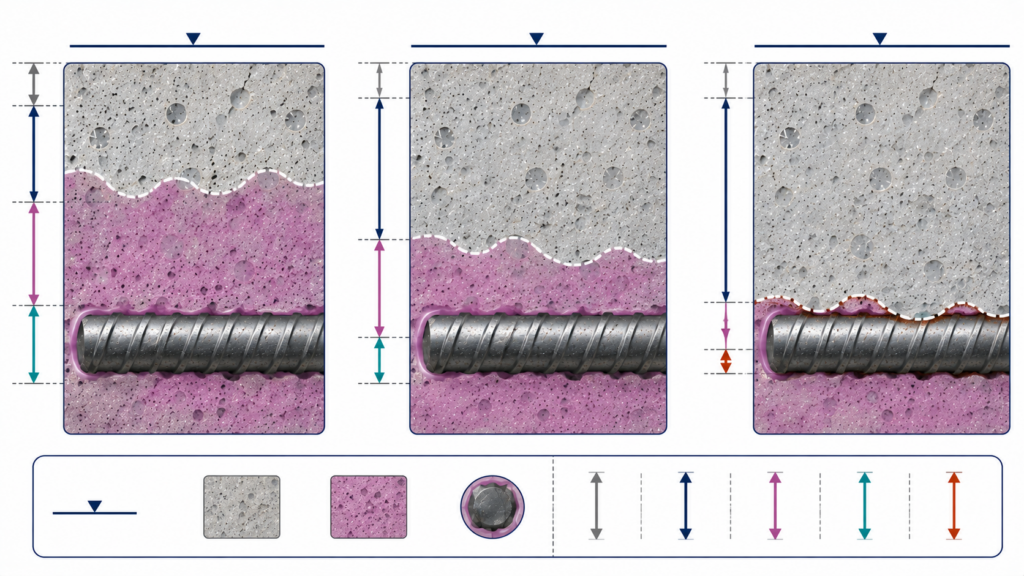

탄산화 깊이 20mm가 모든 구조물에서 같은 위험을 뜻하지는 않습니다. 철근 피복 두께가 50mm인 부재와 25mm인 부재는 철근까지 남은 거리가 다르기 때문입니다. 현장 판단에서는 다음 관계를 먼저 확인합니다.
탄산화 잔여 깊이 = 실제 철근 피복 두께 − 측정 탄산화 깊이
| 측정 상태 | 해석 | 추가 확인 항목 |
|---|---|---|
| 탄산화 깊이가 피복 두께보다 충분히 작음 | 철근 주변의 알칼리 환경이 유지될 가능성이 있음 | 진행 속도, 균열, 표면 보호 상태 |
| 탄산화 전선이 철근 위치에 근접 | 향후 부동태 피막이 불안정해질 가능성이 커짐 | 수분 노출과 보수 시기 |
| 탄산화 깊이가 철근 위치에 도달하거나 초과 | 철근 부식 가능성을 별도로 평가해야 하는 단계 | 자연전위, 부식 속도, 녹물, 균열, 철근 단면 |
‘피복 두께의 일정 비율까지 진행되면 무조건 위험하다’는 방식은 모든 구조물에 공통으로 적용할 수 있는 절대 기준이 아닙니다. 피복 두께의 측정 오차, 탄산화 깊이의 편차, 수분 조건과 목표 사용기간을 함께 고려해야 하며, 공식적인 보수 판정은 적용 기준과 발주처의 유지관리 지침에 따라 달라질 수 있습니다.
한 지점의 평균값만으로 판단하면 안 되는 이유
탄산화는 표면과 평행하게 일정한 속도로 진행되지 않습니다. 골재 주변, 다짐 불량부, 콜드조인트, 균열, 거푸집 이음부 등에서는 깊이가 불규칙하게 나타날 수 있습니다. 외벽의 방향과 비를 맞는 정도, 실내 환기 상태도 결과에 영향을 줍니다.
| 조사 조건 | 탄산화 진행에 미치는 영향 | 측정 시 유의점 |
|---|---|---|
| 실내의 비교적 건조한 부위 | 이산화탄소가 기공을 통해 이동하기 쉬울 수 있음 | 누수 부위와 일반 부위를 구분해 조사 |
| 계속 젖어 있는 부위 | 포화된 기공에서는 이산화탄소 이동이 제한될 수 있음 | 건조와 습윤이 반복되는 인접부도 함께 확인 |
| 건습 반복 부위 | 탄산화와 철근 부식 조건이 함께 형성될 수 있음 | 균열과 녹물 발생 여부를 병행 조사 |
| 균열 부위 | 균열면을 통해 이산화탄소가 국부적으로 깊게 이동 | 일반 단면의 탄산화 깊이와 별도로 기록 |
| 마감 또는 도장 부위 | 재료의 이산화탄소 차단 성능에 따라 진행 속도가 달라짐 | 마감 종류와 손상 시점을 조사 기록에 포함 |
온도와 습도, 콘크리트 품질이 미치는 영향
습도 조건
탄산화 반응에는 일정한 수분이 필요하지만, 기공이 물로 포화되면 이산화탄소의 기체 이동이 느려질 수 있습니다. 반대로 콘크리트가 지나치게 건조하면 화학반응에 필요한 수분이 부족해질 수 있습니다. 따라서 일반적으로 중간 수준의 습도에서 탄산화가 빠르게 진행되는 경향이 있으나, 실제 속도는 온도와 기공 구조에 따라 달라집니다.
물-결합재비와 다짐 상태
다른 조건이 같다면 물-결합재비가 높고 다짐이 불충분한 콘크리트는 연결 기공이 많아 이산화탄소가 이동하기 쉬워질 수 있습니다. 표면의 벌집, 재료분리 또는 양생 불량이 있는 구간에서도 국부적으로 깊은 탄산화가 나타날 수 있습니다.
양생
초기 양생이 부족하면 표층의 수화가 충분히 진행되지 않아 조직이 거칠고 투기성이 커질 수 있습니다. 탄산화 저항성은 설계 배합뿐 아니라 타설 후 표면이 얼마나 안정적으로 양생되었는지에도 영향을 받습니다.
광물질 혼화재
플라이애시나 고로슬래그 미분말 등의 사용은 콘크리트의 기공 구조와 알칼리성 수화물의 양을 함께 변화시킵니다. 충분한 양생을 통해 조직이 치밀해지면 이산화탄소 이동 저항이 향상될 수 있지만, 배합과 양생 조건에 따라 탄산화 결과가 달라질 수 있습니다. 혼화재 사용 여부만으로 탄산화 저항성을 단정해서는 안 되는 이유입니다.
페놀프탈레인 시험의 한계
- 탄산화 생성물을 직접 측정하지 않습니다. 변색 범위를 이용해 pH가 낮아진 영역을 구분하는 간접 시험입니다.
- 부분 탄산화 영역이 경계에 포함될 수 있습니다. 실제 화학적 탄산화 전선과 지시약의 변색 경계가 완전히 일치하지 않을 수 있습니다.
- 색상 판단에 관찰자 차이가 생길 수 있습니다. 조명, 단면 수분, 분무량과 관찰 시점에 따라 경계가 다르게 보일 수 있습니다.
- 철근 부식 여부를 직접 알려주지 않습니다. 탄산화 깊이는 부식 가능성을 평가하는 자료이며, 실제 부식 상태는 다른 조사로 확인해야 합니다.
- 기존 절단면은 사용할 수 없습니다. 공기에 노출된 단면은 시험 전에도 탄산화가 진행되어 실제 깊이보다 크게 측정될 수 있습니다.
탄산화 시험과 함께 확인할 조사 항목
탄산화가 철근 위치에 근접했거나 부식 흔적이 보인다면 다음 조사 가운데 구조물 상태에 적합한 방법을 조합합니다.
| 조사 항목 | 확인 목적 | 탄산화 시험과의 관계 |
|---|---|---|
| 철근 탐사 및 피복 두께 측정 | 철근의 실제 위치 확인 | 탄산화 잔여 깊이 산정에 필요 |
| 균열 및 박리 조사 | 부식 팽창에 의한 손상 가능성 확인 | 보수 범위 결정에 활용 |
| 자연전위 측정 | 철근 부식 가능성이 높은 영역 탐색 | 탄산화가 철근에 도달한 구간의 추가 평가 |
| 전기저항 또는 부식 속도 조사 | 부식이 진행되기 쉬운 환경과 진행 정도 평가 | 수분 상태를 포함한 부식 위험 판단 보완 |
| 염화물 함유량 시험 | 염화물에 의한 부식 가능성 확인 | 탄산화와 염해가 복합적으로 작용하는지 구분 |
| 국부 파취 조사 | 철근 표면과 단면 손실 직접 확인 | 의심 부위의 최종 상태 확인에 활용 |
초음파 시험만으로 탄산화 깊이나 철근 부식을 직접 판정하기는 어렵습니다. 비파괴시험은 각각 측정 목적과 한계가 다르므로, 단일 장비의 수치가 모든 열화 상태를 설명한다고 해석하지 않아야 합니다.
탄산화가 진행되면 콘크리트 강도가 높아진다는 말의 의미
탄산화 과정에서 생성된 탄산칼슘이 일부 기공을 채우면서 표층이 치밀해지고 국부적인 경도나 압축강도가 증가하는 현상이 나타날 수 있습니다. 그러나 이를 구조물의 내구성이 좋아졌다는 뜻으로 해석해서는 안 됩니다.
탄산화의 주요 문제는 콘크리트 압축강도의 즉각적인 감소가 아니라 철근을 보호하던 알칼리 환경이 약해지는 데 있습니다. 구조물의 안전성을 평가할 때는 표면 경도 변화보다 탄산화 전선과 철근 위치, 부식 진행 여부를 우선 확인해야 합니다.

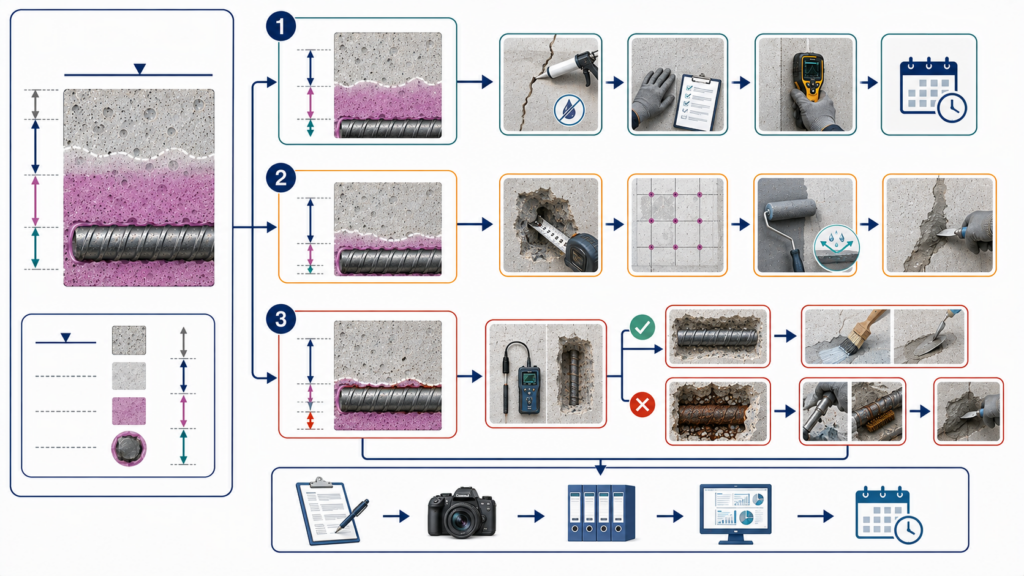

측정 결과에 따른 유지관리 방향
탄산화 전선이 철근에서 충분히 떨어져 있는 경우
균열과 누수를 보수하고 탄산화 진행 속도를 추적할 수 있도록 측정 위치와 결과를 기록합니다. 향후 표면 보호재를 적용하려면 기존 마감의 부착 상태와 이산화탄소 차단 성능, 수분 배출 가능성을 함께 확인합니다.
탄산화 전선이 철근에 가까워진 경우
피복 두께의 편차와 가장 깊은 탄산화 구간을 재확인하고, 수분 노출이 많은 부위를 우선 관리합니다. 단순 평균값만으로 보수 시점을 미루기보다 철근까지 남은 거리와 예상 사용기간을 비교해 표면 보호 또는 예방 보수의 필요성을 판단합니다.
탄산화가 철근 위치에 도달한 경우
철근 부식 상태를 추가로 조사합니다. 부식이 확인되지 않고 콘크리트가 건전하다면 재알칼리화나 표면 보호 등 적용 가능한 공법을 검토할 수 있습니다. 균열과 박리, 철근 부식이 진행된 부위는 열화 콘크리트를 제거하고 철근 방청 처리와 단면 복구를 시행하는 방식이 사용됩니다.
보수 방법은 구조물 용도, 부식 범위, 수분 공급 조건, 염화물의 동시 존재 여부에 따라 달라집니다. 탄산화된 영역 위에 일반 도료를 덧칠하는 것만으로 이미 진행 중인 철근 부식이 해결되는 것은 아닙니다.
표면 보호재 선택에서 혼동하기 쉬운 부분
모든 발수제와 도막재가 동일한 탄산화 방지 성능을 갖는 것은 아닙니다. 실란계나 실록산계 침투성 발수제는 액상 수분의 흡수를 줄이는 데 사용되지만, 제품에 따라 이산화탄소의 기체 이동을 충분히 차단하지 못할 수 있습니다.
탄산화 억제가 주목적이라면 해당 제품이 콘크리트용 표면 보호재로서 이산화탄소 차단 성능을 갖는지 확인해야 합니다. 도막형 보호재는 차단 성능이 높을 수 있으나 바탕면 수분, 균열 추종성, 투습성, 자외선 노출과 재도장 주기를 함께 검토해야 합니다.
실무자가 사용할 수 있는 측정 체크리스트
측정 전
- 조사 목적이 현황 확인인지 보수 설계를 위한 조사인지 구분합니다.
- 외벽 방향, 실내외, 누수와 비 노출 여부가 다른 지점을 선정합니다.
- 철근 탐사로 천공 위치에 철근과 매립물이 없는지 확인합니다.
- 사용할 지시약의 제조 상태와 유효기간, 적용 시험 절차를 확인합니다.
- 기존 마감재의 종류와 보수 이력을 조사 기록에 포함합니다.
측정 중
- 공기에 노출되지 않았던 새로운 파단면을 사용합니다.
- 단면에 남은 천공 분말을 제거한 뒤 지시약을 고르게 분무합니다.
- 균열을 따라 깊게 들어간 부분과 일반 단면의 결과를 구분합니다.
- 경계가 불규칙하면 일정 간격으로 여러 값을 측정합니다.
- 평균값뿐 아니라 최대값과 측정 위치별 편차를 기록합니다.
측정 후
- 탄산화 깊이를 실제 철근 피복 두께와 비교합니다.
- 녹물, 철근 방향 균열, 들뜸과 박리가 있는지 함께 확인합니다.
- 이전 조사값이 있으면 동일 위치의 진행량을 비교합니다.
- 천공 또는 파취 부위를 적절한 재료로 복구합니다.
- 사진에 측정 위치와 눈금, 변색 경계가 확인되도록 기록합니다.
측정 주기는 건물 연수만으로 정할 수 없다
준공 후 일정 연수가 지났다는 이유만으로 모든 건축물에 동일한 조사 주기를 적용하기는 어렵습니다. 탄산화 속도는 콘크리트 품질, 피복 두께, 노출 환경, 균열과 마감 상태에 따라 차이가 크기 때문입니다.
해안 지역이라도 비를 직접 맞지 않는 실내 부위와 외부에 노출된 부위의 조건이 다르며, 도심의 지하주차장처럼 이산화탄소 농도와 환기 조건이 다른 공간도 별도로 평가해야 합니다. 초기 조사에서 철근까지 남은 깊이가 작거나 균열과 누수가 확인됐다면 조사 간격을 단축하고, 측정값이 안정적이며 보호재 상태가 양호하다면 유지관리 계획에 따라 주기를 조정할 수 있습니다.
자주 묻는 질문
탄산화 깊이가 몇 mm이면 위험한가요?
모든 구조물에 적용할 수 있는 하나의 절대 깊이는 없습니다. 측정 깊이를 실제 피복 두께와 비교해야 하며, 철근까지 남은 거리와 탄산화 진행 속도, 구조물의 목표 사용기간을 함께 평가합니다. 탄산화가 철근 위치에 도달했다면 철근 부식 상태를 추가로 조사해야 합니다.
균열이 없으면 탄산화도 발생하지 않나요?
균열이 없어도 콘크리트의 연결 기공을 통해 이산화탄소가 이동하므로 탄산화는 진행될 수 있습니다. 균열은 이산화탄소와 수분의 국부적인 이동 경로를 제공해 특정 부위의 진행을 빠르게 만들 수 있습니다.
페놀프탈레인 용액을 이용해 직접 측정할 수 있나요?
지시약을 분무해 색상 변화를 확인하는 작업 자체는 복잡하지 않지만, 대표 위치 선정과 신선한 단면 확보, 철근 손상 방지, 피복 두께와의 비교에는 전문적인 판단이 필요합니다. 구조 안전이나 보수 범위를 결정하려는 조사라면 관련 기준에 따라 조사 경험을 갖춘 전문가가 수행하는 편이 적절합니다.
색이 변하지 않으면 해당 부분의 pH가 완전히 중성인가요?
그렇지 않습니다. 페놀프탈레인은 특정 pH 범위에서 색이 변하는 지시약입니다. 무색 영역은 변색 기준보다 pH가 낮다는 의미이며, 화학적으로 완전한 중성 상태나 100% 탄산화 상태를 직접 증명하는 것은 아닙니다.
탄산화된 콘크리트는 모두 제거해야 하나요?
탄산화 깊이만으로 제거 범위를 결정하지 않습니다. 철근 부식과 박리 여부, 콘크리트의 건전성, 수분 노출 상태를 조사한 뒤 표면 보호, 재알칼리화, 단면 복구 등 적절한 방식을 선택합니다. 이미 부식으로 들뜬 콘크리트와 건전하지만 pH만 낮아진 콘크리트는 동일하게 처리하지 않을 수 있습니다.
탄산화 방지 도장만 하면 철근 부식이 멈추나요?
표면 보호재는 이산화탄소와 수분의 추가 유입을 줄이는 역할을 하지만 이미 진행된 부식을 자동으로 제거하지는 않습니다. 철근 주변까지 탄산화가 진행됐거나 녹물과 박리가 보이면 부식 상태를 먼저 조사한 후 보수 범위와 보호 시스템을 결정해야 합니다.
탄산화 깊이 측정에서 마지막으로 확인해야 할 값은 평균 깊이 하나가 아니라 가장 깊게 진행된 위치, 실제 철근 피복 두께, 철근까지 남은 거리입니다. 여기에 수분 노출과 부식 조사 결과를 연결해야 표면 보호로 충분한지, 단면 복구가 필요한지를 구분할 수 있습니다.
