C-S-H Gel 생성 원리

C-S-H 겔 생성 원리와 콘크리트 강도·내구성에 미치는 영향

C-S-H 겔은 콘크리트가 굳고 강도를 발현하게 만드는 대표적인 시멘트 수화생성물입니다. 정확한 표기는 C-S-H(Calcium Silicate Hydrate)이며, 칼슘·규소·물로 이루어진 수화물이라는 뜻입니다. 일반적으로 ‘겔’이라고 부르지만 완전히 균일한 젤状 물질이라기보다, 원자 배열이 불규칙하고 미세한 층상 구조를 가진 나노미터 크기의 고체에 가깝습니다.

시멘트에 물을 넣으면 시멘트 입자가 단순히 말라붙는 것이 아니라 여러 광물 성분이 물에 녹고 다시 수화물로 석출되는 반응이 진행됩니다. 이 과정에서 생성된 C-S-H가 시멘트 입자와 골재 사이를 연결하고 공극을 채우면서 콘크리트의 강도와 강성을 형성합니다. 다만 콘크리트의 성능은 C-S-H의 양 하나로 결정되지 않습니다. 물-결합재비, 공극 구조, 골재 품질, 계면전이대, 다짐, 양생, 균열과 온도 이력이 함께 작용합니다.

C-S-H 겔은 어떤 물질인가

C-S-H는 포틀랜드 시멘트에 포함된 규산칼슘계 광물이 물과 반응할 때 생성됩니다. 대표적인 반응 성분은 삼칼슘실리케이트와 이칼슘실리케이트이며, 시멘트 화학에서는 각각 C₃S와 C₂S로 줄여 표시합니다.

C₃S는 비교적 빠르게 반응해 초기 강도 발현과 초기 수화열에 큰 영향을 줍니다. C₂S는 상대적으로 천천히 반응하며 장기 강도 발현에 기여합니다. 두 광물 모두 수화 과정에서 C-S-H와 수산화칼슘을 생성하지만 반응 속도와 생성 비율은 같지 않습니다.

이를 단순화하면 다음과 같이 표현할 수 있습니다.

규산칼슘 + 물 → C-S-H + 수산화칼슘 + 열

실제 반응은 이보다 복잡하며 C-S-H의 화학 조성도 하나의 고정된 분자식으로 나타내기 어렵습니다. 칼슘과 규소의 비율, 수분 함량과 구조가 시멘트 종류, 재령, 온도, 혼화재 사용 여부에 따라 달라지기 때문입니다. 따라서 C-S-H는 단일한 결정 화합물이라기보다 조성이 변할 수 있는 수화물 집합체로 이해하는 편이 정확합니다.

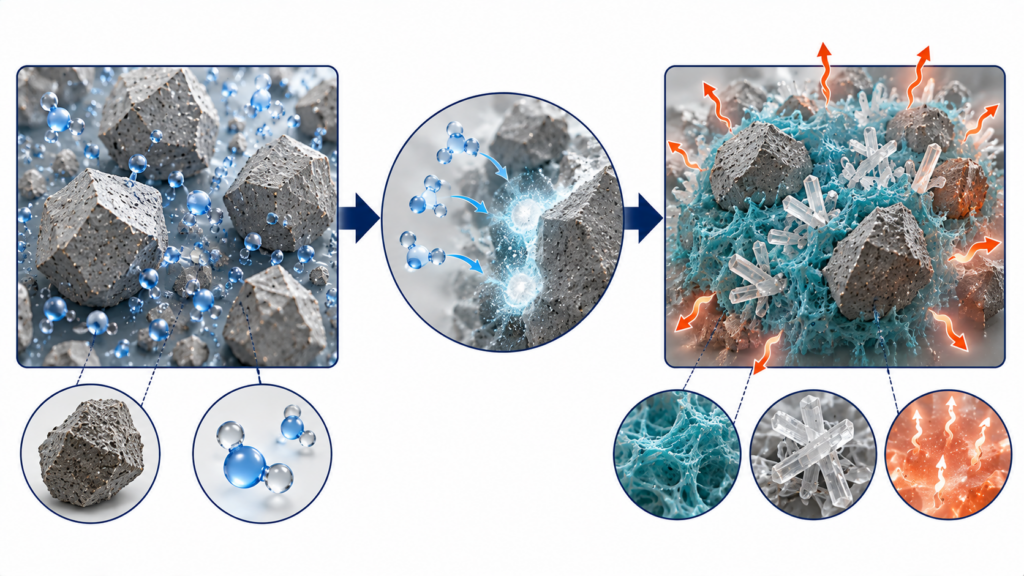

시멘트 입자에서 C-S-H가 생성되는 과정

1. 시멘트와 물이 접촉한다

물과 접촉한 시멘트 입자 표면에서는 칼슘과 규산 성분을 비롯한 이온이 용액으로 녹아 나옵니다. 이때 빠른 초기 반응과 함께 열이 발생하며, 시멘트 페이스트의 세공용액은 높은 알칼리성을 띠게 됩니다.

물이 단순히 입자 사이를 적시는 데 그치는 것이 아니라 시멘트 광물의 용해와 수화물의 석출이 동시에 시작됩니다. 혼합 직후 나타나는 초기 발열은 이러한 급격한 표면 반응과 관련이 있습니다.

2. 반응 속도가 느려지는 유도기가 나타난다

초기 반응 이후에는 수화 속도가 일시적으로 느려지는 유도기가 나타납니다. 이 시간 동안 콘크리트는 비교적 유동성을 유지하므로 혼합과 운반, 타설, 다짐이 가능합니다.

유도기가 나타나는 정확한 원리는 단일한 기제로 설명되지 않으며, 시멘트 입자 표면의 반응층 형성, 용액 내 이온 농도와 수화물 핵생성 조건 등이 복합적으로 작용하는 것으로 이해됩니다. 유도기 길이는 시멘트 조성, 콘크리트 온도와 화학 혼화제의 영향을 받습니다.

3. C-S-H의 핵이 형성되고 빠르게 성장한다

용액 속 칼슘과 규산 성분이 과포화 상태에 도달하면 시멘트 입자 표면과 입자 사이 공간에서 C-S-H의 핵이 형성됩니다. 이후 C-S-H가 빠르게 성장하면서 입자 사이를 연결하고 페이스트의 유동성이 감소합니다.

이 시기는 수화열 발생률이 크게 증가하는 가속기에 해당합니다. 응결과 초기 강도 발현도 이 단계에서 본격적으로 진행됩니다. C-S-H 외에도 수산화칼슘과 에트린자이트 등 다른 수화생성물이 함께 생성되며, 각 생성물이 시멘트 페이스트의 미세구조를 구성합니다.

4. 수화물층이 두꺼워지며 반응 속도가 감소한다

시간이 지나면 시멘트 입자 주변에 수화생성물층이 형성되고 미반응 시멘트까지 물과 이온이 이동하는 경로가 길어집니다. 이에 따라 수화반응은 점차 확산 지배적인 과정으로 바뀌고 반응 속도가 느려집니다.

반응이 느려져도 내부에 수분과 미반응 시멘트가 남아 있다면 수화는 장기간 계속될 수 있습니다. 그러나 콘크리트 내부가 건조해지거나 온도가 지나치게 낮아지면 반응 속도는 크게 감소합니다.

C-S-H는 콘크리트를 어떻게 단단하게 만드는가

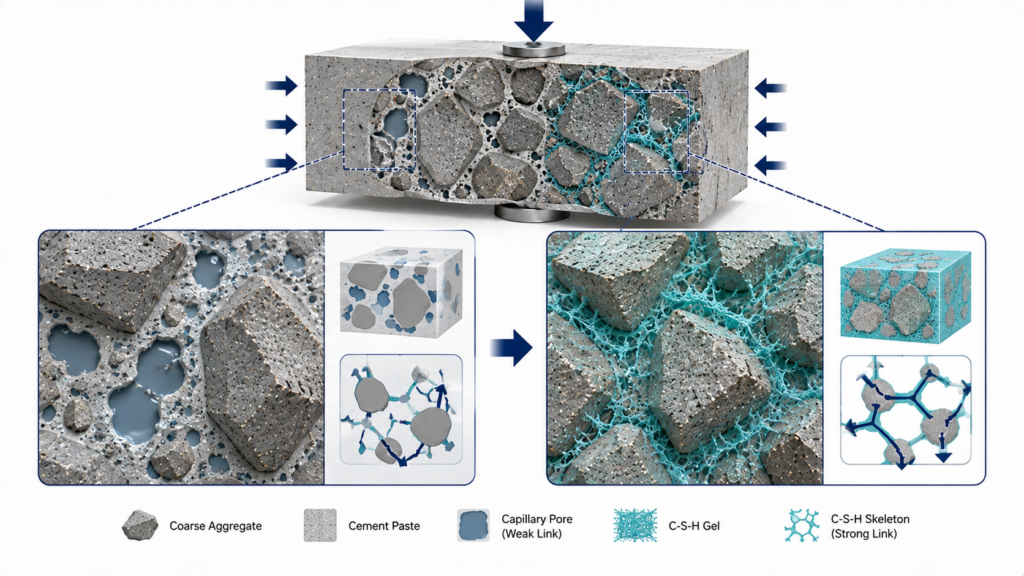

C-S-H는 시멘트 입자 사이에서 성장하며 서로 연결된 고체 골격을 형성합니다. 이 미세한 골격이 외부 하중을 전달하고 골재를 결합하는 역할을 하므로 콘크리트가 압축하중에 견딜 수 있게 됩니다.

C-S-H가 증가하면 전체 공극의 일부가 수화생성물로 채워지고 모세관 공극의 연결성이 감소합니다. 공극이 작고 단절된 구조로 바뀔수록 일반적으로 압축강도와 투수 저항성이 향상됩니다.

다만 C-S-H 자체의 양이 많다고 무조건 고강도 콘크리트가 되는 것은 아닙니다. 동일한 수화도라도 초기 배합수가 많으면 남는 모세관 공극이 증가할 수 있습니다. 반대로 물-결합재비가 낮아도 다짐이 불충분하거나 자기건조로 수화가 중단되면 기대한 미세구조가 형성되지 않을 수 있습니다.

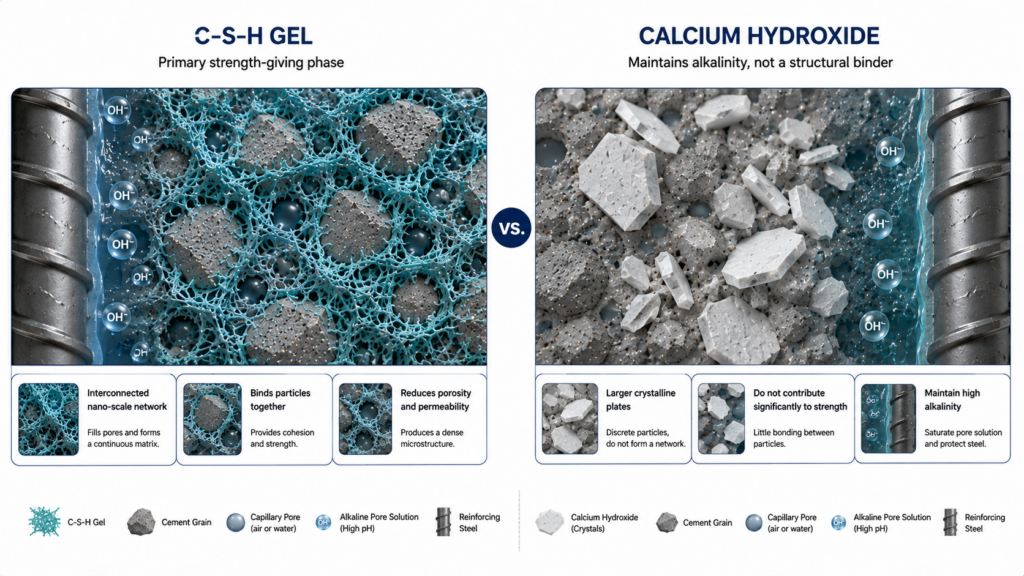

C-S-H와 수산화칼슘은 역할이 다르다

수화생성물	주요 역할	내구성 측면의 특징
C-S-H	시멘트 입자와 골재를 결합하고 강도와 강성을 형성	공극 구조와 이온 이동 저항에 큰 영향
수산화칼슘	세공용액의 높은 알칼리성 유지에 기여	철근 부동태 보호에 유리하지만 산이나 용탈에 상대적으로 취약
에트린자이트	초기 수화와 응결 조절 과정에 관여	정상 수화에서는 일반적인 생성물이지만 특정 조건의 지연 생성은 팽창 문제와 관련될 수 있음

수산화칼슘은 콘크리트의 알칼리 환경을 유지하는 데 기여하지만 C-S-H처럼 강도 형성의 중심 역할을 하지는 않습니다. 또한 비교적 큰 결정으로 존재하고 산성 환경이나 용탈에 취약할 수 있습니다.

플라이애시와 실리카 흄 같은 포졸란 재료는 수산화칼슘과 반응해 추가적인 칼슘실리케이트계 수화물을 생성할 수 있습니다. 이 반응으로 수산화칼슘 일부가 소비되고 공극 구조가 치밀해질 수 있지만, 효과는 혼화재 품질과 치환율, 온도와 양생 조건에 따라 달라집니다.

C-S-H는 바늘 모양의 결정인가

C-S-H를 바늘 모양 결정이 서로 얽힌 구조로 설명하는 경우가 있지만, 이는 지나치게 단순화된 표현입니다. 초기 시멘트 페이스트에서 관찰되는 바늘 형태의 수화생성물은 에트린자이트인 경우가 많습니다.

C-S-H는 관찰 배율과 생성 위치에 따라 섬유상, 박막상, 엽상 또는 입자 집합체처럼 보일 수 있으며 결정성이 낮습니다. 따라서 모든 C-S-H가 일정한 바늘 모양으로 자란다고 표현하기보다 나노 크기의 불규칙한 수화물이 서로 연결되어 고체 골격을 형성한다고 설명하는 편이 적절합니다.

고밀도 C-S-H와 저밀도 C-S-H의 의미

시멘트 수화 모델에서는 C-S-H를 생성 위치와 포장 밀도에 따라 고밀도 C-S-H와 저밀도 C-S-H로 구분하기도 합니다. 이는 완전히 다른 화학물질 두 종류라기보다 미세구조상 밀집 정도가 다른 영역을 설명하기 위한 개념입니다.

구분	형성 위치와 구조	해석 시 주의점
고밀도 C-S-H	원래 시멘트 입자가 차지하던 영역 안쪽에서 상대적으로 조밀하게 형성	국부 밀도가 높지만 이것만으로 콘크리트 전체 성능을 판단할 수 없음
저밀도 C-S-H	원래 물로 채워졌던 입자 바깥 공간에서 상대적으로 성긴 구조로 성장	저밀도라는 표현이 불량하거나 불필요한 수화물이라는 뜻은 아님

콘크리트의 강도와 투수성은 두 영역의 비율뿐 아니라 전체 모세관 공극, 계면전이대와 균열 분포의 영향을 받습니다. 고밀도 C-S-H가 많다는 설명만으로 염화물이나 탄산화 저항성이 자동으로 우수하다고 단정해서는 안 됩니다.

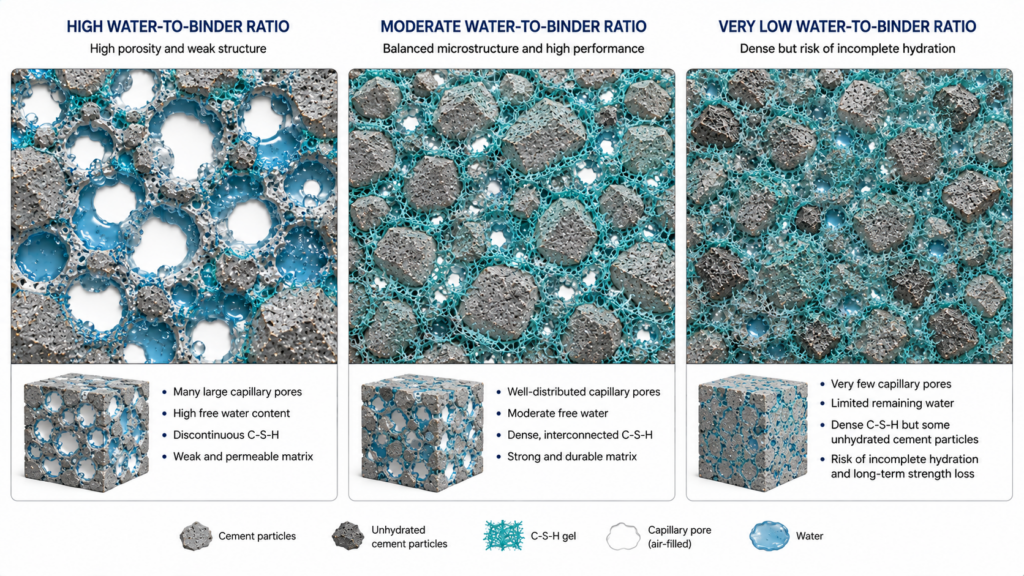

물-시멘트비가 C-S-H 구조에 미치는 영향

물은 시멘트 수화에 반드시 필요하지만, 배합수가 많다고 C-S-H가 무한히 늘어나는 것은 아닙니다. 시멘트량이 같다면 수화에 사용되고 남은 물은 시간이 지나면서 증발하거나 기공 속에 존재합니다. 이 물이 빠져나간 자리는 모세관 공극으로 남을 수 있습니다.

다른 조건이 같다면 물-시멘트비가 낮을수록 수화 후 남는 모세관 공극이 줄어들어 치밀한 조직을 만들기 유리합니다. 그러나 물이 지나치게 부족하면 수화가 진행되는 동안 내부 상대습도가 낮아지는 자기건조가 발생하고 미반응 시멘트가 많이 남을 수 있습니다.

따라서 모든 콘크리트에 물-시멘트비 40~50%가 가장 적합하다고 일률적으로 말할 수는 없습니다. 목표 강도와 내구성, 골재 종류, 혼화재, 작업성과 양생 조건을 반영해 물-결합재비를 결정해야 합니다.

배합 상태	C-S-H 생성과 공극 구조	예상되는 문제
배합수가 과도하게 많음	시멘트가 충분히 수화해도 큰 모세관 공극이 남을 수 있음	강도 저하, 투수성 증가, 건조수축 증가 가능
적절한 물-결합재비	수화와 작업성, 공극 구조의 균형 확보 가능	배합뿐 아니라 다짐과 양생 관리 필요
물-결합재비가 매우 낮음	조직은 치밀해질 수 있으나 내부 수분 부족으로 수화가 제한될 수 있음	자기수축, 초기균열과 미반응 결합재 증가 가능

현장 가수가 C-S-H와 콘크리트 성능에 불리한 이유

콘크리트의 작업성이 낮다는 이유로 현장에서 물을 추가하면 물-결합재비가 증가합니다. 시멘트 입자 사이의 간격이 넓어지고, 굳은 뒤 더 많은 모세관 공극이 남을 가능성이 커집니다.

추가한 물은 C-S-H를 더 튼튼하게 만드는 것이 아니라 수화생성물 사이의 공간을 증가시킬 수 있습니다. 압축강도와 내구성뿐 아니라 블리딩, 재료분리와 건조수축에도 영향을 줍니다.

작업성을 높여야 한다면 승인된 고성능 감수제나 유동화제를 사용하고, 투입 후 슬럼프와 공기량, 응결과 강도에 미치는 영향을 확인해야 합니다. 혼화제를 사용했다고 품질이 자동으로 유지되는 것은 아니며 제조사 권장량과 배합시험 결과를 따라야 합니다.

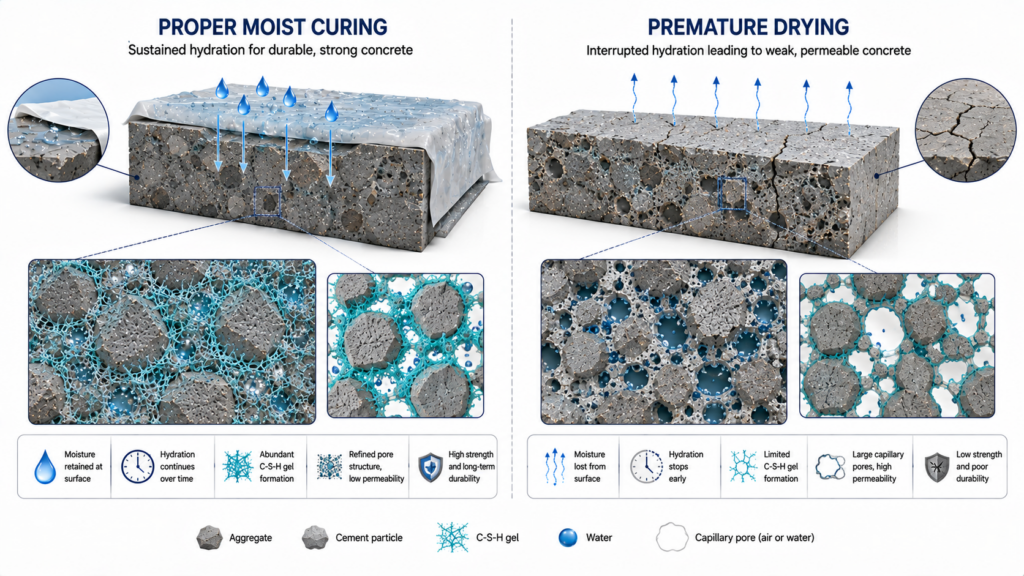

양생이 C-S-H 생성에 미치는 영향

시멘트 수화에는 물과 적절한 온도가 필요합니다. 콘크리트 표면이 조기에 건조하면 표층의 수화가 느려지고 C-S-H 생성도 제한됩니다. 결과적으로 표면 강도와 마모 저항, 투수 저항성이 낮아질 수 있습니다.

습윤양생

살수, 습윤포, 비닐 시트 또는 수분 손실을 억제하는 양생 방법은 콘크리트 표면에 필요한 수분을 유지합니다. 양생은 단순히 표면을 젖게 보이도록 하는 작업이 아니라 수화가 계속될 수 있도록 수분 손실을 제한하는 과정입니다.

양생 기간은 모든 콘크리트에 동일하게 적용되지 않습니다. 시멘트 종류와 혼화재 치환율, 온도, 부재 형상과 적용 시방서에 따라 필요한 기간이 달라집니다. 플라이애시나 고로슬래그 미분말을 많이 사용하는 배합은 초기 반응이 느릴 수 있어 양생 종료 시점을 신중하게 결정해야 합니다.

고온양생

온도가 높으면 초기 수화가 빨라지고 조기강도가 증가할 수 있습니다. 그러나 지나치게 높은 온도에서 빠르게 반응하면 C-S-H가 불균일하게 형성되고 장기 강도와 내구성에 불리한 미세구조가 만들어질 수 있습니다.

프리캐스트 콘크리트에서 증기양생을 적용하는 경우 승온 속도와 최고온도, 유지시간과 냉각 속도를 관리합니다. 조기강도만 확보하려고 온도를 급격히 높이면 온도균열과 장기 성능 저하가 발생할 수 있습니다.

저온양생

온도가 낮아지면 수화반응 속도가 감소합니다. 콘크리트가 충분한 초기강도를 확보하기 전에 내부 수분이 얼면 시멘트 페이스트의 조직이 손상될 수 있습니다.

겨울철에는 급결제를 무조건 많이 사용하는 방식보다 재료와 타설온도, 보온 범위, 양생 기간을 계획해야 합니다. 촉진형 혼화제는 제품에 따라 철근 부식 가능성과 응결, 장기강도에 영향을 줄 수 있으므로 사용 조건을 확인합니다.

실리카 흄은 왜 추가적인 C-S-H 형성을 돕는가

실리카 흄은 비정질 이산화규소를 주성분으로 하는 매우 미세한 분말입니다. 시멘트 수화로 생성된 수산화칼슘과 반응해 추가적인 칼슘실리케이트계 수화물을 형성하는 포졸란 반응을 일으킬 수 있습니다.

반응성 실리카 + 수산화칼슘 + 물 → 칼슘실리케이트계 수화물

실리카 흄은 입자가 작아 시멘트와 골재 사이의 공간을 물리적으로 채우는 필러 효과도 나타냅니다. 포졸란 반응과 필러 효과가 함께 작용하면 계면전이대와 시멘트 페이스트의 조직이 치밀해지고 투수성이 감소할 수 있습니다.

그러나 실리카 흄을 넣으면 강도가 자동으로 크게 증가하는 것은 아닙니다. 물 요구량과 점성이 증가할 수 있고, 블리딩 감소로 소성수축 균열 위험이 높아질 수 있습니다. 낮은 물-결합재비에서는 자기수축도 커질 수 있으므로 감수제와 양생, 균열 제어 계획이 함께 필요합니다.

플라이애시와 고로슬래그 미분말의 작용 차이

혼화재	주요 반응 특성	C-S-H 및 미세구조에 미치는 영향
플라이애시	수산화칼슘과 반응하는 포졸란 반응	초기 반응은 느릴 수 있으나 장기적으로 추가 수화물과 치밀한 공극 구조 형성 가능
고로슬래그 미분말	알칼리와 황산염 등의 자극을 받아 잠재수경성 반응	칼슘실리케이트계 수화물 등을 생성하며 장기 강도와 투수 저항에 기여 가능
실리카 흄	반응성이 높은 미세 실리카의 포졸란 반응	필러 효과와 추가 수화물 생성으로 조직 치밀화 가능

광물질 혼화재로 생성되는 수화물은 포틀랜드 시멘트만 사용했을 때의 C-S-H와 칼슘·규소 비율 및 알루미늄 포함 정도가 다를 수 있습니다. 특히 알루미늄이 일부 구조에 포함된 수화물은 C-A-S-H로 표현되기도 합니다.

혼화재의 효과는 치환율과 분말도, 온도, 양생 기간에 따라 달라집니다. 초기강도만 비교하면 장기적인 미세구조 개선 효과를 놓칠 수 있고, 장기강도만 확인하면 초기 거푸집 해체와 균열 위험을 판단하기 어렵습니다.

C-S-H와 계면전이대의 관계

계면전이대는 굵은골재 표면과 시멘트 페이스트 사이에 형성되는 미세 영역입니다. 일반 콘크리트에서는 골재 주변의 벽면 효과와 블리딩으로 인해 이 구간의 물-시멘트비와 공극률이 주변 페이스트보다 높아질 수 있습니다.

계면전이대에 큰 수산화칼슘 결정과 공극이 많으면 균열이 시작되거나 연결되기 쉬워집니다. 낮은 물-결합재비와 적절한 입도, 실리카 흄과 충분한 다짐을 적용하면 골재 주변에 더 치밀한 수화물 구조를 형성할 수 있습니다.

콘크리트 파괴가 항상 C-S-H 자체에서만 일어나는 것은 아닙니다. 시멘트 페이스트의 공극과 골재-페이스트 계면, 기존 미세균열 가운데 상대적으로 약한 경로를 따라 파괴가 진행됩니다.

C-S-H의 양과 압축강도는 항상 비례하는가

수화가 진행되어 C-S-H가 증가하면 일반적으로 강도도 증가하는 경향을 보입니다. 그러나 C-S-H 총량만으로 압축강도를 예측할 수는 없습니다.

같은 양의 수화생성물이 존재하더라도 공극의 크기와 연결 상태, C-S-H의 분포, 계면전이대와 미세균열에 따라 하중 전달 능력이 달라집니다. 높은 온도에서 빠르게 수화된 콘크리트는 초기 C-S-H 생성과 강도 발현은 빠를 수 있지만 장기 미세구조가 상대적으로 불균일해질 수 있습니다.

압축강도를 높이기 위해 시멘트량만 늘리면 페이스트량과 수화열, 자기수축이 함께 증가할 수 있습니다. 목표 성능은 물-결합재비, 골재 체적, 혼화재와 양생을 조합해 확보하는 편이 합리적입니다.

C-S-H가 치밀하면 내구성도 항상 좋아지는가

치밀한 시멘트 페이스트는 일반적으로 물과 염화물 등 유해물질의 이동을 늦추는 데 유리합니다. 그러나 내구성은 노출 환경별 열화 메커니즘에 따라 별도로 판단해야 합니다.

노출 환경	치밀한 C-S-H 구조의 기대 효과	추가로 확인할 사항
염화물 노출	모세관 공극과 이온 이동 경로 감소 가능	균열, 피복 두께, 염화물 결합능력
탄산화	이산화탄소 확산 저항 증가 가능	수산화칼슘량, 양생과 내부 습도
동결융해	수분 흡수 감소에 유리할 수 있음	미세 공기포 구조와 포화도
황산염 노출	외부 이온 침투 저감 가능	결합재 조성, 반응성 알루미네이트와 노출 농도
산성 환경	초기 침투 지연 가능	C-S-H와 수산화칼슘 자체가 산에 의해 분해될 수 있음

예를 들어 매우 치밀한 콘크리트라도 적절한 공기연행이 없고 포화된 상태에서 반복 동결되면 동결융해 손상이 발생할 수 있습니다. 내구성을 ‘C-S-H가 많다’는 하나의 설명으로 단순화하지 않아야 합니다.

C-S-H는 시간이 지나면 계속 생성되는가

콘크리트 내부에 미반응 시멘트와 반응 가능한 물이 남아 있고 온도 조건이 적절하다면 수화는 장기간 계속될 수 있습니다. 이에 따라 C-S-H가 추가로 생성되고 강도가 완만하게 증가할 수 있습니다.

그러나 오래된 콘크리트일수록 항상 더 강해지는 것은 아닙니다. 내부 수분이 부족하면 수화가 사실상 정지할 수 있으며, 탄산화와 염해, 동결융해, 황산염 침식, 알칼리 골재반응 또는 반복하중으로 성능이 저하될 수도 있습니다.

재령 증가에 따른 강도 발현과 사용 환경에 의한 열화는 동시에 진행될 수 있습니다. 오래됐다는 사실만으로 내부 조직이 계속 치밀해진다고 판단하기보다 강도와 균열, 열화 상태를 실제 조사로 확인해야 합니다.

C-S-H 생성이 불충분해지는 주요 원인

원인	수화반응에 미치는 영향	현장 결과
조기 건조	표층의 수화가 중단되거나 크게 느려짐	표면 강도와 마모 저항 저하, 균열 가능
초기 동결	기공수가 얼어 조직 형성과 수화 진행을 방해	강도와 부착 성능 저하
지나치게 낮은 물-결합재비와 내부양생 부족	자기건조로 수화 가능 수분 감소	미반응 결합재와 자기수축 증가
현장 가수	수화 자체보다 수화물 사이 공극 증가에 영향	강도·내구성 저하와 수축 증가
다짐 불량	큰 갇힌 공극과 벌집이 남음	C-S-H 생성과 무관하게 취약한 단면 형성
지나치게 높은 초기 온도	수화가 급격히 진행되고 미세구조가 불균일해질 수 있음	온도균열과 장기 성능 저하 가능

C-S-H 생성을 고려한 배합 설계 원칙

목표 성능에 맞는 물-결합재비를 정한다

낮은 물-결합재비는 공극을 줄이는 데 유리하지만 작업성과 자기수축, 내부양생 조건을 함께 고려해야 합니다. 강도를 확보하려고 물을 지나치게 줄인 뒤 현장에서 가수하는 방식은 배합 설계의 의미를 잃게 만듭니다.

불필요한 페이스트량을 줄인다

시멘트 페이스트는 강도 형성에 필요하지만 수화열과 수축의 주요 발생원입니다. 골재의 입도와 충전성을 개선하면 같은 작업성에서 필요한 페이스트량을 줄일 수 있습니다.

시멘트를 많이 넣으면 C-S-H가 많이 생성될 수 있지만 발열과 자기수축, 비용도 증가합니다. 목표 강도에 필요한 최소한의 결합재량과 적절한 혼화재 조합을 시험배합으로 찾습니다.

혼화재 반응 속도와 양생을 연결한다

플라이애시와 고로슬래그 미분말은 장기적으로 조직을 치밀하게 만들 수 있지만 초기 수화 속도는 느릴 수 있습니다. 높은 치환율을 적용한다면 초기강도와 탈형 시점, 저온기 양생을 함께 검토합니다.

내부양생을 검토한다

저물결합재비 콘크리트에서는 외부 습윤양생의 물이 내부까지 빠르게 도달하지 못할 수 있습니다. 사전 흡수 경량골재나 초흡수성 폴리머와 같은 내부양생 재료를 사용하면 수화에 필요한 내부 수분을 공급하고 자기수축을 줄일 수 있습니다.

내부양생수는 일반 배합수와 역할이 다르므로 유효 물-결합재비와 별도로 관리해야 합니다. 재료의 함수상태와 방출 특성에 따라 강도와 공극 구조가 달라질 수 있습니다.

시공 단계에서 C-S-H 형성을 돕는 관리 방법

현장 가수를 제한한다

슬럼프가 감소하면 원인을 먼저 확인하고 승인된 혼화제 사용 여부를 검토합니다. 임의 가수는 물-결합재비와 공기량, 응결, 강도와 내구성을 동시에 변화시킬 수 있습니다.

충분히 다진다

C-S-H가 정상적으로 생성되더라도 큰 갇힌 공기와 벌집이 남으면 하중을 전달할 수 없는 취약부가 됩니다. 철근 밀집부와 거푸집 모서리를 포함해 재료분리가 발생하지 않는 범위에서 충분히 다집니다.

마감 직후 양생을 시작한다

넓은 슬래브와 바닥은 표면 증발이 빠르므로 마감이 완료된 구간부터 수분 손실을 차단합니다. 양생을 늦게 시작하면 표면 수화가 중단되고 소성수축 균열이 발생할 수 있습니다.

콘크리트 온도를 기록한다

고온에서는 수화가 빠르게 진행되고 저온에서는 강도 발현이 지연됩니다. 타설온도와 양생 중 온도 이력을 기록해야 압축강도 시험 결과와 거푸집 해체 시점을 정확히 해석할 수 있습니다.

초기 재령의 하중을 관리한다

C-S-H 골격과 부착 성능이 충분히 형성되기 전에 거푸집과 동바리를 제거하거나 무거운 자재를 적재하면 균열과 과도한 변형이 발생할 수 있습니다. 해체와 재하는 재령만이 아니라 실제 강도와 구조검토 결과에 따라 결정합니다.

C-S-H 형성을 직접 확인할 수 있는가

일반적인 현장 품질시험으로 C-S-H의 양과 구조를 직접 측정하기는 어렵습니다. 압축강도와 투수성, 전기저항, 수화열과 같은 결과를 통해 수화와 공극 구조를 간접적으로 평가하는 경우가 많습니다.

분석 방법	확인 가능한 내용	한계
X선 회절 분석	결정성 수화물과 미반응 시멘트 성분 확인	결정성이 낮은 C-S-H의 정량 분석에는 한계
열분석	가열 과정의 질량 변화로 수화물과 수산화칼슘 등을 평가	피크가 겹칠 수 있어 해석 경험 필요
주사전자현미경	수화생성물의 형상과 계면전이대 관찰	일부 미세 영역을 관찰하므로 전체 콘크리트 대표성에 주의
핵자기공명·분광 분석	규산염 구조와 결합 상태에 관한 정보	전문 장비와 복잡한 분석 필요
압축강도 시험	수화와 공극 구조가 반영된 거시적 성능	C-S-H의 양이나 형태를 직접 구분하지 못함

현미경 사진에서 특정 수화물이 많이 보인다는 이유만으로 구조물 전체의 품질을 단정해서는 안 됩니다. 시료 채취 위치와 전처리 과정, 재령과 함수 상태에 따라 관찰 결과가 달라질 수 있습니다.

현장 품질관리 체크리스트

배합 승인 전

• 목표 강도와 내구성에 필요한 물-결합재비를 확인합니다.
• 단위수량과 단위 결합재량, 페이스트 체적이 과도하지 않은지 검토합니다.
• 혼화재 치환율에 따른 초기강도와 장기강도를 비교합니다.
• 저물결합재비 배합은 자기수축과 내부양생 필요성을 확인합니다.
• 고온 또는 저온 조건에서 응결과 강도 발현 시험자료를 검토합니다.

생산과 운반 중

• 골재 함수율 변화에 맞춰 배합수를 보정합니다.
• 레미콘 출하와 현장 도착 시간, 콘크리트 온도를 기록합니다.
• 슬럼프 저하 시 현장 가수 대신 승인된 조정 절차를 적용합니다.
• 혼화제 추가 투입량과 재혼합 시간을 기록합니다.
• 재료분리와 과도한 블리딩 여부를 확인합니다.

타설과 양생 중

• 철근 밀집부와 모서리에 벌집이 남지 않도록 다집니다.
• 표면이 마르기 전에 양생을 시작합니다.
• 비닐이나 양생포가 바람에 들뜨거나 건조하지 않는지 확인합니다.
• 저온기에는 콘크리트가 동결되기 전 필요한 초기강도를 확보합니다.
• 고온기와 두꺼운 부재는 내부 온도와 표면 온도를 함께 측정합니다.

시험 결과 이상 시

• 설계배합과 실제 계량 기록에서 단위수량 변화를 확인합니다.
• 현장 가수와 혼화제 추가 투입 여부를 조사합니다.
• 시험체 제작·양생 조건과 구조체 양생 조건의 차이를 비교합니다.
• 콘크리트 온도와 운반시간, 타설 대기시간을 검토합니다.
• 코어 강도와 공극, 균열 상태 등 추가 조사의 필요성을 판단합니다.

자주 묻는 질문

콘크리트가 굳은 뒤에도 C-S-H가 계속 만들어지나요?

미반응 시멘트와 수분이 남아 있고 온도 조건이 적절하다면 수화는 장기간 계속될 수 있습니다. 다만 시간이 지날수록 반응 속도는 감소하며, 내부가 건조해지면 수화가 크게 제한됩니다. 오래된 콘크리트가 항상 더 강해지는 것은 아니며 사용 중 열화도 함께 고려해야 합니다.

C-S-H가 많을수록 콘크리트는 무조건 강한가요?

C-S-H는 강도 형성에 핵심적인 수화물이지만 총량만으로 강도가 결정되지는 않습니다. 모세관 공극과 큰 공극, 계면전이대, 미세균열과 골재 강성이 함께 영향을 줍니다. C-S-H가 많이 생성돼도 물-결합재비가 높아 큰 공극이 남으면 강도가 낮을 수 있습니다.

물을 적게 넣을수록 C-S-H 구조가 항상 좋아지나요?

물을 줄이면 남는 모세관 공극을 줄이는 데 유리하지만 지나치게 낮은 물-결합재비에서는 내부 수분 부족으로 수화가 제한되고 자기수축이 증가할 수 있습니다. 목표 성능에 맞는 물-결합재비와 감수제, 양생 및 내부양생을 함께 검토해야 합니다.

실리카 흄을 넣으면 C-S-H가 더 많이 만들어지나요?

실리카 흄은 수산화칼슘과 반응해 추가적인 칼슘실리케이트계 수화물을 형성할 수 있습니다. 미세입자의 충전 효과도 있어 조직을 치밀하게 만들 수 있지만, 사용량과 양생이 부적절하면 작업성 저하와 자기수축, 소성수축 균열이 증가할 수 있습니다.

콘크리트가 빨리 굳으면 C-S-H 생성도 더 좋은가요?

빠른 수화는 조기강도를 높일 수 있지만 반드시 더 좋은 미세구조를 의미하지는 않습니다. 높은 온도나 과도한 촉진으로 반응이 급격히 진행되면 수화물이 불균일하게 분포하고 수화열 균열이나 장기 성능 저하가 발생할 수 있습니다.

양생은 타설 후 3~7일만 하면 충분한가요?

필요한 양생 기간은 시멘트 종류와 혼화재, 온도, 부재와 적용 시방서에 따라 달라집니다. 초기 며칠이 표면 수화와 균열 방지에 중요한 것은 사실이지만 모든 배합에 같은 기간을 적용할 수는 없습니다. 특히 혼화재 치환율이 높거나 저온인 조건에서는 더 긴 양생이 필요할 수 있습니다.

C-S-H는 외부 염분과 산을 완전히 차단하나요?

치밀한 C-S-H와 공극 구조는 물과 이온의 이동을 늦출 수 있지만 완전히 차단하지는 않습니다. 균열과 피복 두께, 노출 농도와 기간이 내구성에 함께 영향을 줍니다. 산성 환경에서는 C-S-H 자체도 탈칼슘화되고 분해될 수 있습니다.

시멘트를 많이 넣으면 더 많은 C-S-H가 생겨 경제적인가요?

시멘트량을 늘리면 수화생성물의 잠재량은 증가하지만 수화열과 수축, 비용도 함께 커집니다. 물-결합재비와 골재 입도, 혼화재를 최적화하지 않은 채 시멘트량만 늘리면 균열 위험과 탄소 배출이 증가할 수 있습니다.

C-S-H 형성을 관리할 때 가장 먼저 확인해야 할 것은 시멘트량이 아니라 물-결합재비, 단위수량, 실제 양생 조건과 공극 구조입니다. C-S-H가 충분히 생성될 수 있는 수분과 온도를 제공하면서도 과도한 배합수가 큰 모세관 공극으로 남지 않도록 해야 합니다. 여기에 적절한 혼화재와 골재 체적, 다짐과 균열 관리를 결합해야 시험실에서 기대한 수화반응이 실제 구조물의 강도와 내구성으로 이어집니다.
