KS F 2402 슬럼프 시험 방법과 콘크리트 품질관리 핵심사항
건설 현장에서 사용하는 레디믹스트 콘크리트는 굳지 않은 상태로 운반되므로 타설 전에 작업성과 품질 상태를 확인해야 합니다. 이때 가장 널리 활용되는 시험이 슬럼프 시험입니다.
콘크리트 슬럼프 시험의 국내 표준은 KS F 2402(콘크리트의 슬럼프 시험 방법)입니다. KS F 2423은 콘크리트의 쪼갬 인장 강도 시험방법에 해당하므로 슬럼프 시험과 구분해야 합니다. 국가표준 정보에서도 KS F 2402를 콘크리트 슬럼프 시험에 관한 방법표준으로 규정하고 있습니다.
슬럼프 시험이란 무엇인가

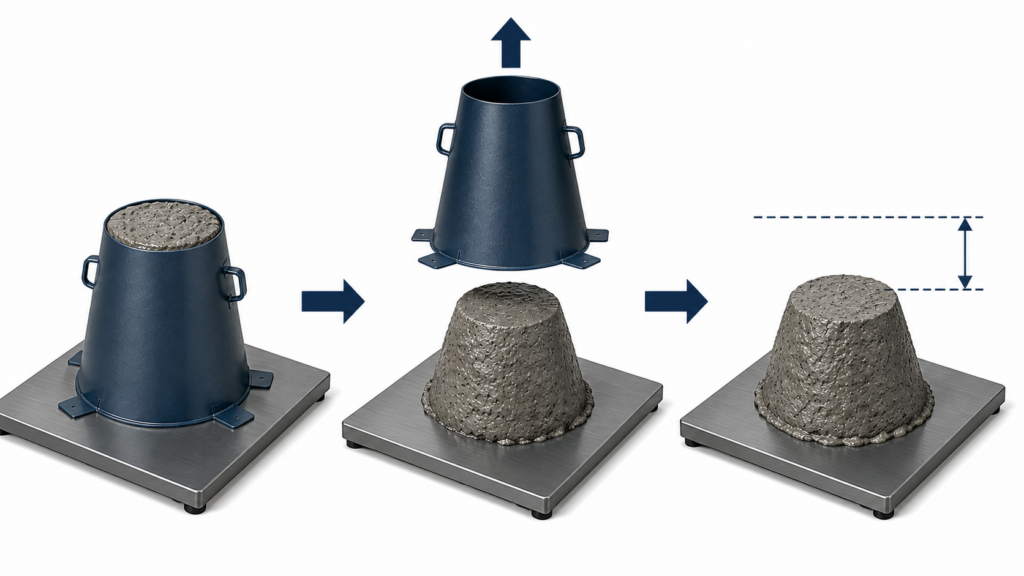

슬럼프 시험은 슬럼프 콘이라고 부르는 절두원추형 몰드에 굳지 않은 콘크리트를 채운 뒤 몰드를 수직으로 들어 올렸을 때 콘크리트가 내려앉은 정도를 측정하는 시험입니다.
시험 전 몰드 높이와 몰드를 제거한 후 콘크리트가 내려앉은 높이의 차이를 슬럼프 값으로 표시합니다. 이 값은 콘크리트의 굳지 않은 상태에서의 반죽질기와 작업성을 비교하는 지표로 활용됩니다.
슬럼프 값이 크면 일반적으로 콘크리트의 유동성이 높은 상태이고, 값이 작으면 상대적으로 되직한 상태로 해석할 수 있습니다. 다만 슬럼프 값만으로 물의 양이나 압축강도를 직접 판단할 수는 없습니다. 동일한 슬럼프라도 골재의 입도, 혼화제 종류, 공기량, 온도와 배합 조건에 따라 콘크리트의 실제 성능은 달라질 수 있기 때문입니다.
KS F 2402와 KS F 2423을 혼동하면 안 되는 이유
| 표준번호 | 표준명 | 주요 시험 대상 |
|---|---|---|
| KS F 2402 | 콘크리트의 슬럼프 시험 방법 | 굳지 않은 콘크리트의 슬럼프 |
| KS F 2423 | 콘크리트의 쪼갬 인장 강도 시험방법 | 굳은 콘크리트의 인장 관련 강도 |
시험계획서, 품질시험일지 또는 성적서에 표준번호를 잘못 기록하면 시험 근거가 불명확해질 수 있습니다. 슬럼프 시험을 기록할 때는 KS F 2402를 적용하고, 시료 채취 방법은 관련 표준과 현장 품질관리 기준을 함께 확인해야 합니다.
슬럼프 시험이 품질관리에 중요한 이유
타설 작업성을 확인할 수 있다
철근이 조밀하거나 거푸집 형상이 복잡한 부위에서는 콘크리트가 내부까지 충분히 충전되어야 합니다. 슬럼프가 지나치게 낮으면 콘크리트가 철근 사이를 통과하기 어렵고 다짐 작업도 불리해질 수 있습니다.
반대로 슬럼프가 지나치게 높으면 재료분리나 블리딩 가능성을 함께 확인해야 합니다. 따라서 슬럼프는 높고 낮음 자체보다 배합설계서와 시방서에서 정한 범위에 적합한지를 판단하는 것이 중요합니다.
배차별 품질 변화를 확인할 수 있다
동일한 배합의 레미콘이라도 운반시간, 외기온도, 교반 상태와 현장 대기시간에 따라 슬럼프가 달라질 수 있습니다. 차량별 시험 결과를 기록하면 특정 시간대나 특정 배차에서 반복되는 품질 변화를 파악하는 데 도움이 됩니다.
임의 가수 여부를 점검하는 단서가 된다
현장에서 작업성을 높이기 위해 임의로 물을 추가하면 물-결합재비가 변하고 강도와 내구성에 불리한 영향을 줄 수 있습니다. 슬럼프 값이 주문 조건과 큰 차이를 보인다면 운반시간, 혼화제 투입, 교반 상태와 현장 가수 여부 등을 함께 확인해야 합니다.
슬럼프 값이 높으면 강도가 낮아지는가
슬럼프가 높다는 이유만으로 콘크리트의 강도가 반드시 낮다고 단정할 수는 없습니다. 과거에는 슬럼프 증가가 주로 단위수량 증가와 연결되는 경우가 많았지만, 현재는 고성능 감수제나 유동화제를 사용하여 물을 추가하지 않고도 유동성을 높일 수 있습니다.
따라서 슬럼프 결과를 해석할 때는 다음 항목을 함께 확인해야 합니다.
- 승인된 배합표의 목표 슬럼프
- 단위수량과 물-결합재비
- 화학혼화제 종류와 투입량
- 콘크리트 온도와 운반시간
- 공기량과 재료분리 상태
- 현장 가수 또는 임의 혼화제 추가 여부
슬럼프 시험은 콘크리트의 작업성과 배합 일관성을 확인하는 시험이지 압축강도를 직접 측정하는 시험은 아닙니다. 강도 평가는 별도로 제작한 공시체의 압축강도 시험 결과로 판단해야 합니다.
슬럼프 시험 장비와 사전 점검사항
시험에는 슬럼프 콘, 다짐봉, 받침판, 자 또는 측정기구와 시료를 옮길 수 있는 도구가 필요합니다. 장비의 변형이나 오염은 시험 결과에 영향을 줄 수 있으므로 사용 전에 상태를 확인해야 합니다.
| 장비 | 확인사항 | 불량 시 영향 |
|---|---|---|
| 슬럼프 콘 | 찌그러짐, 변형, 내부 부착물 여부 | 콘크리트와 몰드 사이 마찰 변화 |
| 받침판 | 평탄성, 수평 상태, 비흡수성 여부 | 비대칭 침하와 측정오차 발생 |
| 다짐봉 | 변형, 끝부분 손상 여부 | 층별 다짐 상태 불균일 |
| 측정기구 | 눈금 손상과 영점 상태 | 슬럼프 값 기록 오류 |

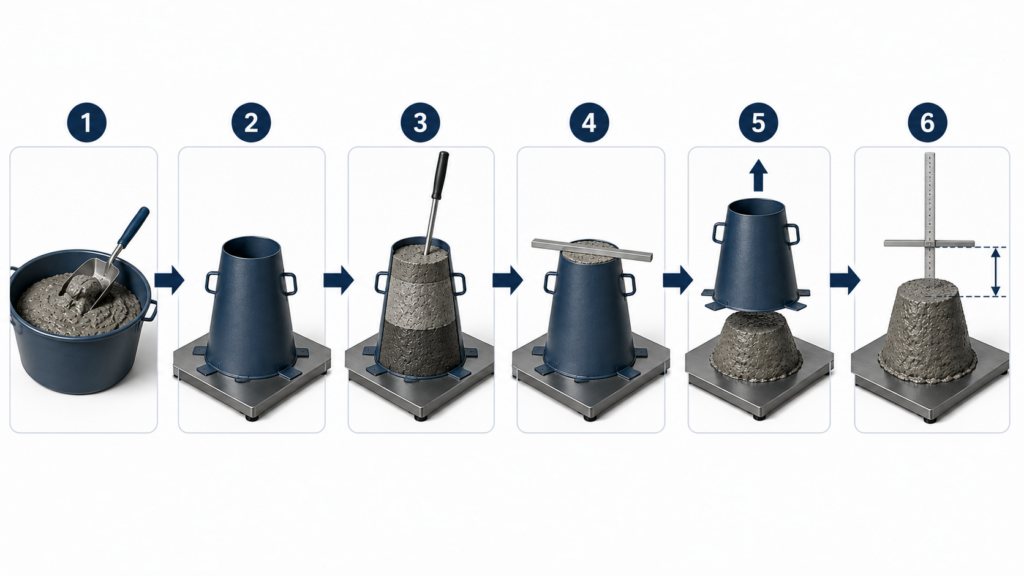

KS F 2402 슬럼프 시험 절차
- 시료를 준비합니다. 대표성이 확보되도록 굳지 않은 콘크리트 시료를 채취하고 시험 지연을 최소화합니다.
- 장비 상태를 점검합니다. 슬럼프 콘과 받침판을 청소하고 단단하며 수평인 비흡수성 바닥에 설치합니다.
- 몰드를 고정합니다. 콘이 시험 중 움직이지 않도록 발판 등을 이용해 안정적으로 고정합니다.
- 콘크리트를 층별로 채웁니다. 콘크리트를 3개 층으로 나누어 채우고 각 층을 다짐봉으로 고르게 다집니다.
- 상부를 정리합니다. 최상층 다짐 후 넘친 콘크리트를 제거하고 몰드 윗면과 일치하도록 표면을 고릅니다.
- 주변을 정리합니다. 몰드 주변과 받침판 위에 떨어진 콘크리트를 제거합니다.
- 몰드를 수직으로 들어 올립니다. 비틀거나 좌우로 흔들지 말고 일정하게 수직 인양합니다.
- 슬럼프를 측정합니다. 몰드 높이와 내려앉은 콘크리트 사이의 높이 차이를 규정된 방식으로 측정하고 기록합니다.
- 침하 형상을 관찰합니다. 정상적인 침하인지, 전단형 침하 또는 붕괴형 침하가 나타났는지 함께 확인합니다.
다짐 횟수와 몰드 인양시간, 측정 위치 등의 세부 절차는 현장에서 적용하는 최신 KS 원문과 품질시험계획서를 우선하여 확인해야 합니다.

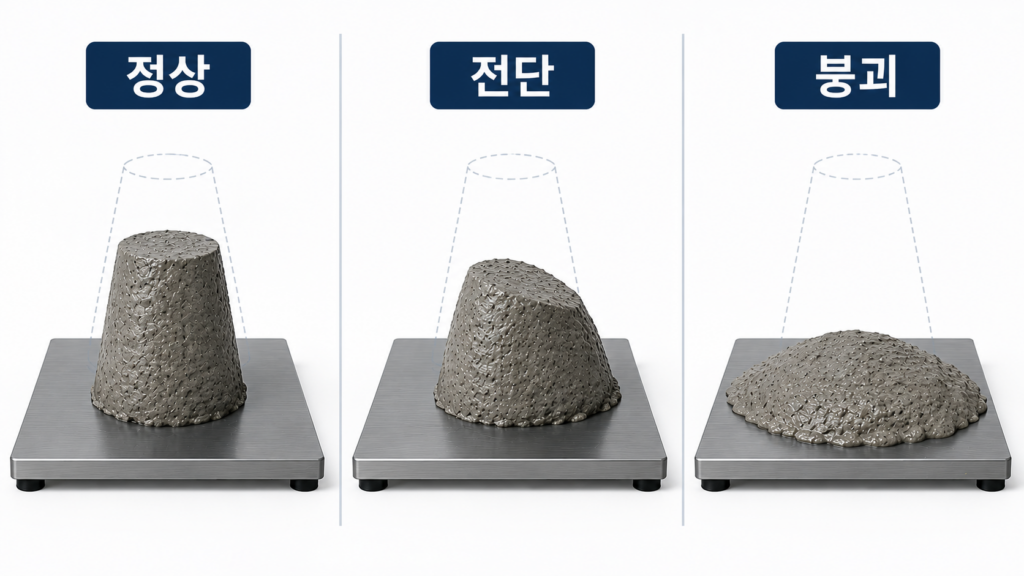

정상 슬럼프와 이상 침하 형상 구분
정상 슬럼프
콘크리트가 전체적으로 균형을 유지하면서 아래로 내려앉는 형태입니다. 몰드 중심과 콘크리트 중심이 크게 벗어나지 않고 시험값을 비교적 안정적으로 측정할 수 있습니다.
전단형 슬럼프
콘크리트 일부가 한쪽으로 미끄러지듯 내려앉는 형태입니다. 시료의 균질성, 몰드 인양 방향, 받침판 수평 상태 또는 다짐 상태를 확인할 필요가 있습니다.
전단형 침하가 나타났다면 즉시 임의의 위치를 측정해 결과로 사용하는 것보다 적용 규격에 따라 재시험 여부를 판단해야 합니다.
붕괴형 슬럼프
몰드를 들어 올린 직후 콘크리트 형태가 유지되지 않고 넓게 무너지는 상태입니다. 유동성이 시험 방법의 적용 범위를 벗어났거나 재료분리가 발생했을 가능성이 있습니다.
고유동 콘크리트처럼 유동성이 매우 높은 배합은 일반 슬럼프 시험보다 슬럼프 플로 시험이 적절할 수 있습니다. 굳지 않은 콘크리트의 슬럼프 플로 시험은 별도의 KS 시험방법으로 관리됩니다.

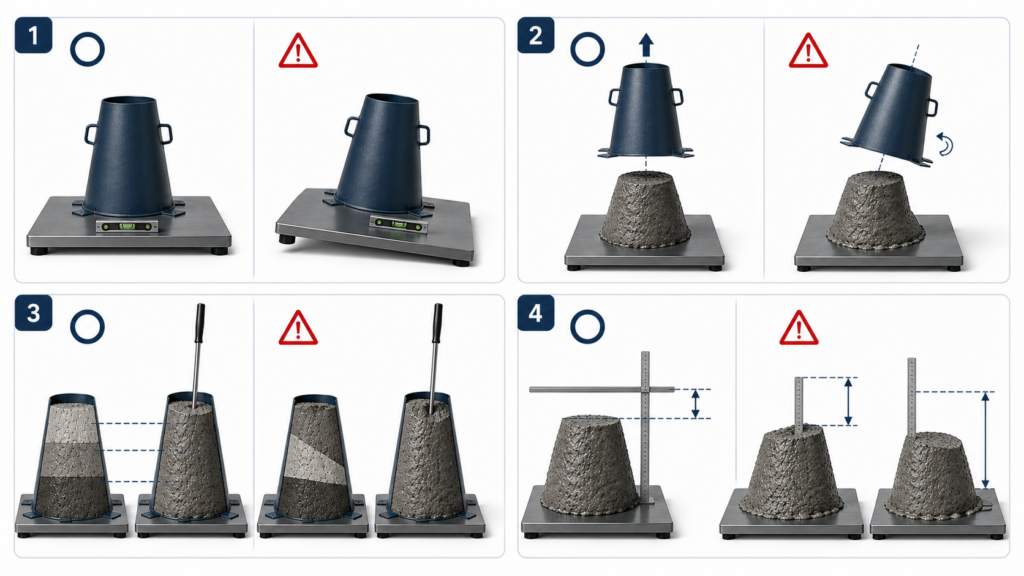

슬럼프 시험에서 자주 발생하는 오류
| 오류 유형 | 발생 원인 | 예방 방법 |
|---|---|---|
| 한쪽으로 기울어진 침하 | 몰드의 비수직 인양, 받침판 기울어짐 | 수직 인양과 받침판 수평 확인 |
| 시험값 과다 편차 | 층별 투입량과 다짐 불균일 | 층 구분과 다짐 위치를 일정하게 유지 |
| 슬럼프 급감 | 운반 지연, 고온, 수분 증발 | 출하·도착·시험시간과 콘크리트 온도 기록 |
| 슬럼프 과다 | 과도한 물 또는 혼화제, 배합 이상 | 배합표와 투입 기록 확인 |
| 재료분리 | 과도한 유동성, 골재와 모르타르 불균형 | 슬럼프 값뿐 아니라 외관과 공기량도 확인 |
| 측정값 오기록 | 측정 기준점 혼동, 단위 오류 | 측정 위치와 단위를 시험일지에 명확히 기록 |

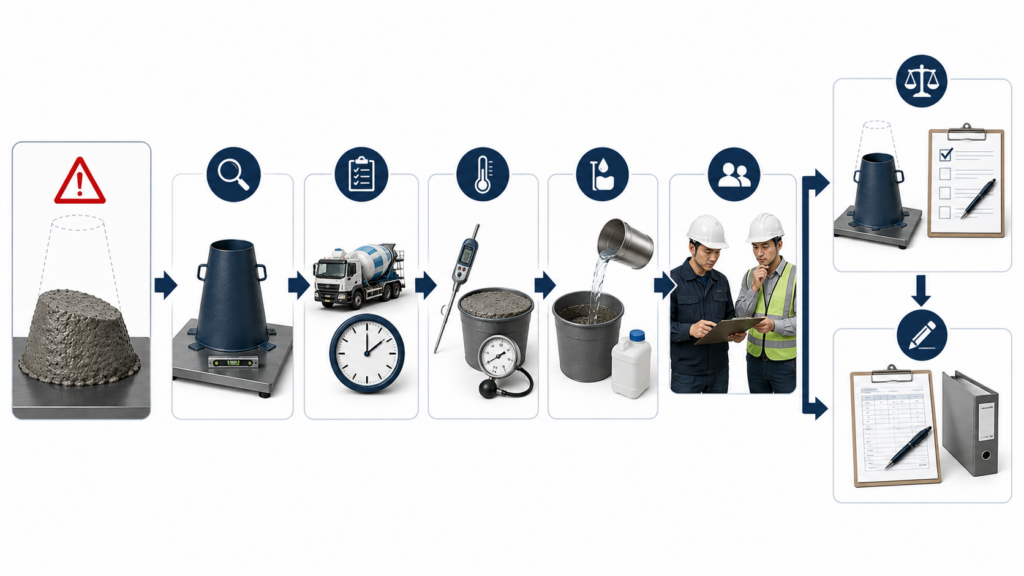

기준을 벗어난 슬럼프가 확인됐을 때 대응 방법
슬럼프 값이 시방서나 주문 조건의 허용범위를 벗어났다고 해서 시험자 개인이 즉시 사용 또는 폐기를 결정해서는 안 됩니다. 먼저 시험 과정에 오류가 없었는지 확인하고 품질관리자와 현장 책임자에게 결과를 보고해야 합니다.
- 시료 채취와 시험 절차가 적절했는지 확인합니다.
- 슬럼프 콘과 받침판의 상태를 점검합니다.
- 배차번호, 출하시간, 도착시간과 시험시간을 확인합니다.
- 콘크리트 온도, 공기량과 외관 상태를 함께 검토합니다.
- 운반 중 또는 현장에서 물이나 혼화제가 추가되었는지 확인합니다.
- 적용 시방서에 따라 재시험 또는 사용 여부를 판단합니다.
- 판정 과정과 후속 조치를 시험일지에 기록합니다.
허용범위를 벗어난 콘크리트의 처리는 계약조건, 시방서, 감리 지시와 현장 품질관리계획에 따라 달라질 수 있습니다.
현장에서 물을 임의로 추가하면 안 되는 이유
슬럼프가 낮아 펌프 압송이나 타설이 어렵다는 이유로 현장에서 물을 임의로 추가하면 승인된 배합 조건이 달라질 수 있습니다. 물-결합재비가 증가하면 압축강도 저하뿐 아니라 건조수축, 블리딩, 재료분리와 내구성 저하 가능성도 커집니다.
작업성 조정이 필요한 경우에는 레미콘 공급자와 품질관리자의 검토를 거쳐 승인된 혼화제 사용 여부와 재교반 절차를 확인해야 합니다. 유동화제 역시 현장 작업자가 임의로 투입하는 것이 아니라 배합설계와 제조사 지침, 적용 시방서에 따라 관리해야 합니다.
기온과 운반시간이 슬럼프에 미치는 영향
고온기
여름철에는 외기온도와 콘크리트 온도가 높아지면서 수분 증발과 수화반응이 빨라질 수 있습니다. 이로 인해 운반과 대기시간이 길어질수록 슬럼프가 감소할 가능성이 있습니다.
고온기에는 단순히 현장에서 물을 추가하기보다 출하시간 관리, 운반 동선 단축, 적절한 혼화제 선정과 타설계획 조정이 필요합니다.
저온기
동절기에는 콘크리트의 점성과 응결 특성이 달라질 수 있으며, 낮은 온도는 초기 강도 발현에도 영향을 줍니다. 슬럼프 시험 결과만 확인하지 말고 콘크리트 온도와 보온·양생계획을 함께 관리해야 합니다.
슬럼프 시험과 함께 확인해야 하는 항목
슬럼프 값이 허용범위에 있다고 해서 해당 콘크리트의 전체 품질이 자동으로 적합하다고 볼 수는 없습니다. 현장에서는 일반적으로 다음 항목을 함께 검토합니다.
- 공기량
- 콘크리트 온도
- 염화물 함유량 또는 관련 품질항목
- 단위용적질량
- 압축강도 시험용 공시체 제작
- 재료분리와 블리딩 상태
- 배차별 출하·도착·시험·타설시간
건설공사 품질시험기준에서도 콘크리트의 슬럼프 또는 슬럼프 플로 시험에 KS F 2402 등의 시험방법을 적용하도록 제시하고 있습니다. 시험 빈도와 판정 기준은 공사 종류와 적용 시방서에 따라 확인해야 합니다.
현장 슬럼프 시험 체크리스트
시험 전 확인
- 시험 대상 배차번호와 배합번호가 일치하는지 확인합니다.
- 출하시간과 현장 도착시간을 기록합니다.
- 채취한 시료가 해당 차량을 대표할 수 있는지 확인합니다.
- 슬럼프 콘의 찌그러짐과 내부 오염 여부를 확인합니다.
- 받침판이 수평이고 물을 흡수하지 않는 상태인지 확인합니다.
- 다짐봉과 측정도구의 손상 여부를 확인합니다.
시험 중 확인
- 콘크리트를 층별로 균등하게 채웁니다.
- 다짐이 특정 위치에 편중되지 않도록 합니다.
- 시험 중 몰드가 움직이지 않도록 고정합니다.
- 몰드를 비틀거나 흔들지 않고 수직으로 들어 올립니다.
- 시험 시작부터 측정까지 불필요한 지연을 줄입니다.
시험 후 확인
- 슬럼프 값과 측정 단위를 정확히 기록합니다.
- 정상, 전단형 또는 붕괴형 등 침하 형상을 기록합니다.
- 콘크리트 온도와 공기량 결과를 함께 관리합니다.
- 기준 이탈 시 재시험 여부와 조치 내용을 남깁니다.
- 시험 장비를 세척하고 변형되지 않도록 보관합니다.
슬럼프 데이터는 어떻게 관리해야 하는가
슬럼프 시험 결과를 차량별로 단순 기록하는 데 그치지 않고 시간대, 외기온도, 콘크리트 온도와 운반시간을 함께 관리하면 품질 변화의 원인을 파악하기 쉬워집니다.
예를 들어 오후 시간대에 슬럼프가 반복적으로 낮아진다면 기온 상승, 현장 대기시간 증가 또는 배차 간격 문제를 검토할 수 있습니다. 특정 배합에서 전단형 침하가 반복된다면 시료 채취 방법과 배합 균질성, 시험자별 절차 차이도 확인할 수 있습니다.
다만 시험 결과 중 일부가 다른 값과 차이가 크다는 이유만으로 임의로 삭제해서는 안 됩니다. 이상값은 시험 과정과 배차 기록을 확인한 뒤 제외 근거와 판단 내용을 함께 기록해야 데이터의 신뢰성을 유지할 수 있습니다.
자주 묻는 질문
슬럼프 값이 높으면 콘크리트 강도가 무조건 낮은가요?
그렇지 않습니다. 물을 추가하여 슬럼프가 높아진 경우에는 강도 저하 가능성이 있지만, 고성능 감수제와 같은 혼화제를 사용하면 물-결합재비를 유지하면서 슬럼프를 높일 수 있습니다. 배합표와 단위수량, 혼화제 정보를 함께 확인해야 합니다.
슬럼프가 기준보다 높게 나오면 콘크리트를 바로 반품해야 하나요?
시험 절차와 시료 채취가 적절했는지 먼저 확인하고 현장 품질관리자에게 보고해야 합니다. 이후 재시험, 배합기록 확인과 사용 여부 결정은 적용 시방서와 현장 승인 절차에 따라 처리합니다.
콘크리트가 한쪽으로 기울어졌을 때 어디를 측정하나요?
임의로 가장 높거나 낮은 부분을 골라 측정해서는 안 됩니다. 전단형 침하로 판단될 수 있으므로 최신 KS 시험절차에 따라 재시험 필요 여부를 확인해야 합니다. 반복해서 전단형 침하가 나타난다면 콘크리트의 균질성과 재료분리 가능성을 함께 검토합니다.
슬럼프가 낮으면 현장에서 유동화제를 넣어도 되나요?
현장 작업자가 임의로 투입해서는 안 됩니다. 제조사의 배합설계, 품질관리자 승인, 혼화제 사용기준과 재교반 절차를 확인한 후 처리해야 합니다.
고유동 콘크리트도 일반 슬럼프 시험으로 관리하나요?
콘크리트가 몰드 형상을 유지하기 어려울 정도로 유동성이 높다면 일반 슬럼프 값만으로 성능을 평가하기 어렵습니다. 해당 배합의 시방서에 따라 슬럼프 플로 시험 등 적절한 시험방법을 적용해야 합니다.
슬럼프 시험만 통과하면 콘크리트를 사용할 수 있나요?
슬럼프는 여러 품질항목 중 하나입니다. 공기량, 온도, 강도용 공시체, 염화물 관련 항목과 외관 상태 등 프로젝트에서 요구하는 검사 결과를 함께 확인해야 합니다.
정확한 슬럼프 시험을 위한 핵심 원칙
슬럼프 시험은 간단해 보이지만 시료 채취, 층별 충전, 다짐, 몰드 인양과 측정 과정 중 하나만 달라져도 결과에 편차가 생길 수 있습니다. 시험자는 수치만 기록하지 말고 콘크리트의 침하 형상과 재료분리 여부, 운반시간과 온도 조건을 함께 관찰해야 합니다.
또한 슬럼프 시험의 정확한 국내 표준번호는 KS F 2402입니다. 품질시험계획서와 시험일지에는 올바른 규격을 적용하고, 최종 판정은 최신 KS 원문과 해당 공사의 시방서, 품질관리계획을 기준으로 수행해야 합니다.
